제주 변리사, 제주 특허사무소 찾던 고객의 특허 등록 성공 사례- 고효율 전동기 특허 등록사례-
"영구자석의 클러스팅을 통한 유효자속량 제어가 가능한 고효율 전동기"
제주 변리사, 제주 특허사무소 찾던 고객의 특허 등록 성공 사례- 고효율 전동기 특허 등록사례-
"영구자석의 클러스팅을 통한 유효자속량 제어가 가능한 고효율 전동기"
출원 연월일 : 2021년 05월 26일
출 원 번 호 : 10-2021-0067920
공고 연월일 : 2022년 07월 11일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 05월 02일
청구범위의 항수 : 3
유 별 : H02K 23/04
발명의 명칭 : 영구자석의 클러스팅을 통한 유효자속량 제어가 가능한 고효율 전동기
존속기간(예정)만료일 : 2041년 05월 26일
2022년 06월 28일 등록
(45) 공고일자 2022년07월11일
(11) 등록번호 10-2416029
(24) 등록일자 2022년06월28일
(51) 국제특허분류(Int. Cl.)
H02K 23/04 (2006.01) H02K 1/17 (2006.01)
H02K 5/04 (2014.01)
(52) CPC특허분류
H02K 23/04 (2013.01)
H02K 1/17 (2013.01)
(21) 출원번호 10-2021-0067920
(22) 출원일자 2021년05월26일
심사청구일자 2021년05월26일
(56) 선행기술조사문헌
KR102099891 B1
(73) 특허권자
문**
제주특별자치도 제주시
이**
경기도 안양시 만안구 태평로60번길
추**
서울특별시 마포구 월드컵북로12안길 34
(72) 발명자
문**
제주특별자치도 제주시
이**
추**
서울특별시 마포구 월드컵북로12안길 34
(74) 대리인
김영관
전체 청구항 수 : 총 3 항
심사관 : 임영훈
(54) 발명의 명칭 영구자석의 클러스팅을 통한 유효자속량 제어가 가능한 고효율 전동기
(57) 요 약
영구자석의 클러스팅을 통한 유효자속량 제어가 가능한 고효율 전동기에 관한 발명이다.
본 발명의 영구자석의 클러스팅을 통한 유효자속량 제어가 가능한 고효율 전동기는,
전기자의 반경 방향 외측에 배치되되 환형 섹터 플레이트(Annular sector plate)로 제작된 영구자석;
상기 영구자석을 슬롯 형태로 삽입할 수 있도록 클러스팅하기위해 제작된 복수의 영구자석 삽입홀;
및 상기 복수의 영구자석 삽입홀을 일체형으로 구성하면서 상기 영구자석을 지지하되 유효자속량 측정에 의한
예측 관리가 가능한 기능을 수행하는 영구자석 지지모듈을 포함하며,

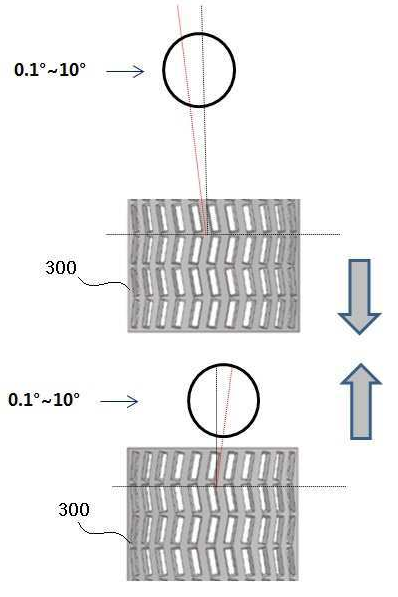

전동기의 코깅(Cogging) 현상과 노이즈(Noise) 현상을 줄이기 위해 상기 영구자석 지지모듈이 중심축을 중심으로 대향하는 면과
0.1도 내지 10도 이내의 범위에서 엇각으로 대향하게 제작되며, 대향하는 면의 엇각은 상기 영구자석 지지모듈 간의 엇각을 포함하고
상기 영구자석 지지모듈 상의 상기 영구자석을 대향하는 상기 영구자석 지지모듈과 횡열의 엇각으로 배치하는 것을 특징으로 한다.
