오산 변리사, 오산 특허사무소 찾던 고객의 특허 등록 성공 사례- LED 조명등 특허 등록사례- "LED 조명등용 방열 확산 렌즈"
오산 변리사, 오산 특허사무소 찾던 고객의 특허 등록 성공 사례- LED 조명등 특허 등록사례- "LED 조명등용 방열 확산 렌즈"
출원 연월일 : 2021년 12월 03일
출 원 번 호 : 10-2021-0171682
공고 연월일 : 2022년 06월 30일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 05월 31일
청구범위의 항수 : 1
유 별 : F21K 9/69
발명의 명칭 : LED 조명등용 방열 확산 렌즈
존속기간(예정)만료일 : 2041년 12월 03일
2022년 06월 25일 등록
(45) 공고일자 2022년06월30일
(11) 등록번호 10-2414797
(24) 등록일자 2022년06월25일
(51) 국제특허분류(Int. Cl.)
F21K 9/69 (2016.01) F21K 9/61 (2016.01)
F21K 9/62 (2016.01) F21K 9/66 (2016.01)
F21V 29/503 (2014.01) F21Y 115/10 (2016.01)
G02B 19/00 (2006.01)
(52) CPC특허분류
F21K 9/69 (2021.08)
F21K 9/61 (2021.08)
(21) 출원번호 10-2021-0171682
(22) 출원일자 2021년12월03일
심사청구일자 2021년12월03일
(56) 선행기술조사문헌
JP2014021218 A*
KR101713973 B1*
KR1020110072376 A*
JP5272029 B2
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
맹**
경기도 오산시 경기대로
(72) 발명자
맹**
경기도 오산시 경기대로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항
심사관 : 변영석
(54) 발명의 명칭 LED 조명등용 방열 확산 렌즈
(57) 요 약

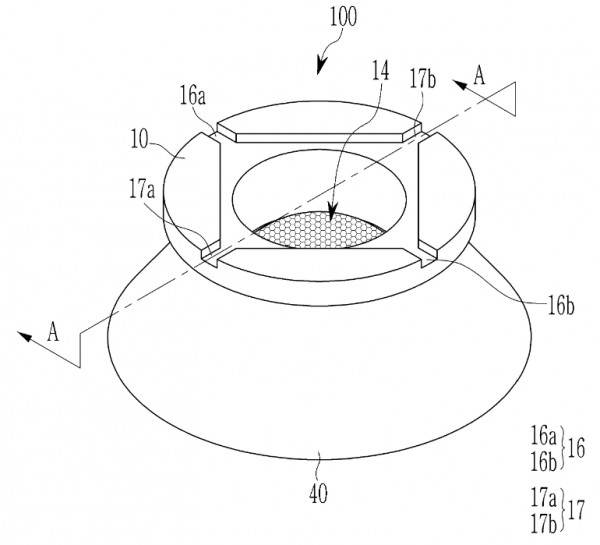

LED 조명등용 방열 확산 렌즈가 개시된다. LED 조명등용 방열 확산 렌즈는, 상부 표면이 체결부재에 의해 LED
조명등의 반사판에 고정되며 상부 표면의 내부로 인입 형성되어 전선이 수용되는 전선 안내홈부가 형성된 반사판
고정부와, 반사판 고정부의 상부 표면의 내부로 인입 형성되며 LED를 포함한 기판이 삽입 고정되며 전선 안내홈
부에 삽입되는 전선이 연결되는 LED 삽입부와, LED 삽입부의 내부에 형성되어 LED로부터 발산된 빛을 확산시키는
확산부와, 반사판 고정부의 하부로 스커트 형상으로 확장 돌출되며 LED로부터 발산되어 확산부를 통해 확산된
빛을 통로를 이루는 도광 바디와, 도광 바디의 하부면에 형성되며 복수개의 패턴 형상을 이루어 빛을 발산하는
면발산부를 포함한다.
