창원 변리사, 창원 특허사무소 찾던 고객의 특허 등록 성공 사례- 도금 약품 이송용 이중배관 특허 등록사례 -

"조인트 타입 외부배관이 구비된 도금 약품 이송용 이중배관"

창원 변리사, 창원 특허사무소 찾던 고객의 특허 등록 성공 사례- 도금 약품 이송용 이중배관 특허 등록사례 -

"조인트 타입 외부배관이 구비된 도금 약품 이송용 이중배관"

출원 연월일 :2021년 10월 19일

출 원 번 호 :10-2021-0138937

공고 연월일 :2022년 06월 23일

공 고 번 호 :

특허결정(심결)연월일 :2022년 05월 27일

청구범위의 항수 :1

유 별 :F16L 55/168

발명의 명칭 :조인트 타입 외부배관이 구비된 도금 약품 이송용 이중배관

존속기간(예정)만료일 :2041년 10월 19일

2022년 06월 20일 등록

(45) 공고일자 2022년06월23일

(11) 등록번호 10-2412479

(24) 등록일자 2022년06월20일

(51) 국제특허분류(Int. Cl.)

 F16L 55/168 (2006.01) C09D 127/12 (2006.01)

 C09D 5/00 (2006.01) F16L 7/02 (2006.01)

(52) CPC특허분류

 F16L 55/168 (2013.01)

C09D 127/12 (2013.01)

C09D 5/00 (2019.08)

F16L 7/02 (2013.01)

(21) 출원번호 10-2021-0138937

(22) 출원일자 2021년10월19일

심사청구일자 2021년10월19일

(56) 선행기술조사문헌

JP2014169713 A*

KR1020180129481 A*

JP06137484 A

KR1020140040590 A

KR2020160001026 U

JP2004108568 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경상남도 창원시 진해구 용재로

(72) 발명자

김**

경상남도 창원시 진해구 용재로

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 이정엽

(54) 발명의 명칭 조인트 타입 외부배관이 구비된 도금 약품 이송용 이중배관

(57) 요 약

본 발명은 조인트 타입 외부배관이 구비된 도금 약품 이송용 이중배관에 관한 것으로서, 도금 약품의 이송이 이

루어지는 이중배관의 외부배관을 조인트 타입의 조립식 구조를 이룸으로써 이중배관의 시공이 용이하게 이루어짐

과 함께 교체 및 유지관리 효율을 향상시키는 효과를 나타낸다.

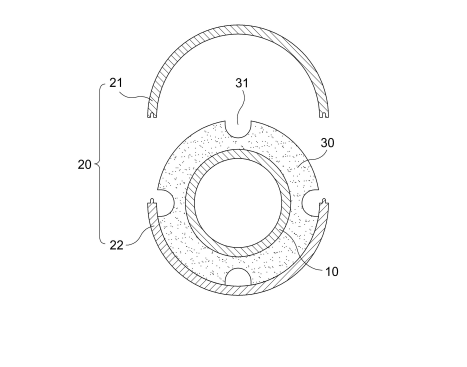

이를 실현하기 위한 본 발명은, 도금 약품의 이송이 이루어지는 내부배관(10)과, 상기 내부배관(10)의 외측을 감

싸는 형태를 이루어 구경이 증가된 외부배관(20)이 구성된 이중배관 구조에 있어서, 상기 외부배관(20)은 상부배

관(21)과 하부배관(22)으로 이루어지는 분할 구조를 이루며; 상기 상부배관(21)과 하부배관(22)의 상호 대응 부

위에는 조립이 가능하도록 끼움홈(21a)과 끼움돌기(22a)가 각각 구비된 것을 특징으로 한다.
