창원 변리사, 창원 특허사무소 찾던 고객의 특허 등록 성공 사례- 약품 이송용 마감소켓 특허 등록사례 -
"도금 약품 이송용 이중 배관 마감소켓"
창원 변리사, 창원 특허사무소 찾던 고객의 특허 등록 성공 사례- 약품 이송용 마감소켓 특허 등록사례 -
"도금 약품 이송용 이중 배관 마감소켓"
출원 연월일 :2021년 10월 19일
출 원 번 호 :10-2021-0138938
공고 연월일 :2022년 06월 23일
공 고 번 호 :
특허결정(심결)연월일 :2022년 05월 27일
청구범위의 항수 :1
유 별 :F16L 21/06
발명의 명칭 :도금 약품 이송용 이중 배관 마감소켓
존속기간(예정)만료일 :2041년 10월 19일
2022년 06월 20일 등록
(45) 공고일자 2022년06월23일
(11) 등록번호 10-2412487
(24) 등록일자 2022년06월20일
(51) 국제특허분류(Int. Cl.)
F16L 21/06 (2006.01) C09D 127/12 (2006.01)
C09D 5/00 (2006.01) F16L 7/02 (2006.01)
(52) CPC특허분류
F16L 21/06 (2013.01)
C09D 127/12 (2013.01)
C09D 5/00 (2019.08)
F16L 7/02 (2013.01)
(21) 출원번호 10-2021-0138938
(22) 출원일자 2021년10월19일
심사청구일자 2021년10월19일
(56) 선행기술조사문헌
KR1020140040590 A
US20190072221 A1*
KR1020150001259 A*
JP2014142008 A
JP2008182777 A
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
경상남도 창원시 진해구 용재로
(72) 발명자
김**
경상남도 창원시 진해구 용재로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 이정엽
(54) 발명의 명칭 도금 약품 이송용 이중 배관 마감소켓
(57) 요 약
본 발명은 도금 약품 이송용 이중 배관 마감소켓에 관한 것으로서, 2개의 분할형 조립 구조를 이루도록 하여 도
금 약품의 이송이 이루어지는 이중배관의 단부에 밸브 또는 플랜지 등의 설치를 위한 작업이 보다 용이하게 이루
어질 수 있게 된다.

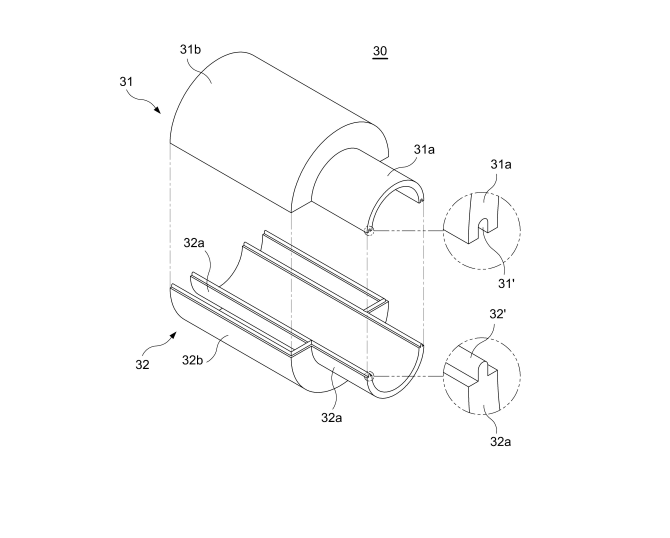

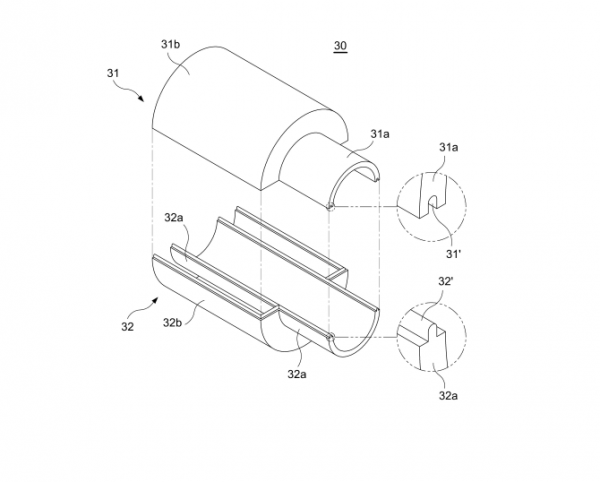

이를 실현하기 위한 본 발명은, 구경을 달리하는 내부배관(10)과 외부배관(20)으로 구성되는 이중배관의 단부에
연결 설치가 이루어지도록 내부 소켓관(31a,32a)과 외부 소켓관(31b,32b)을 구비하는 마감소켓(30)에 있어서, 상
기 마감소켓(30)은 상부 마감소켓(31)과 하부 마감소켓(32)이 대칭형태로 분할된 분할형 구조를 이루며; 상기 상
부 마감소켓(31)과 하부 마감소켓(32) 상호 간의 접촉면에는 끼움 결합이 가능하도록 끼움홈(31') 및 끼움돌기
(32')가 각각 구비된 것을 특징으로 한다.
