홍성 변리사, 홍성 특허사무소 찾던 고객의 특허 등록 성공 사례- 프린터 제어보드 특허 등록사례 - "3D 프린터용 …

홍성 변리사, 홍성 특허사무소 찾던 고객의 특허 등록 성공 사례- 프린터 제어보드 특허 등록사례 -

"3D 프린터용 제어 보드 구조체"

홍성 변리사, 홍성 특허사무소 찾던 고객의 특허 등록 성공 사례- 프린터 제어보드 특허 등록사례 -

"3D 프린터용 제어 보드 구조체"

출원 연월일 :2021년 03월 08일

출 원 번 호 :10-2021-0029832

공고 연월일 :2022년 06월 22일

공 고 번 호 :

특허결정(심결)연월일 :2022년 04월 26일

청구범위의 항수 :3

유 별 :B29C 64/393

발명의 명칭 :3D 프린터용 제어 보드 구조체

존속기간(예정)만료일 :2041년 03월 08일

2022년 06월 17일 등록

(45) 공고일자 2022년06월22일

(11) 등록번호 10-2412149

(24) 등록일자 2022년06월17일

(51) 국제특허분류(Int. Cl.)

 B29C 64/393 (2017.01) B29C 64/336 (2017.01)

 B33Y 50/02 (2015.01)

(52) CPC특허분류

 B29C 64/393 (2021.08)

B29C 64/336 (2017.08)

B33Y 50/02 (2013.01)

(21) 출원번호 10-2021-0029832

(22) 출원일자 2021년03월08일

심사청구일자 2021년03월08일

(56) 선행기술조사문헌

3D 프린터 제어장치 파헤치기, [online], 2018년

12월, [2021년 10월 11일 검색], 인터넷: <URL:

https://post.naver.com/viewer/postView.nhn?vo

lumeNo=17232707&memberNo=25379965&vType=VERTI

CAL>*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

황**

충청남도 홍성군 광천읍 홍남동로

(72) 발명자

황**

충청남도 홍성군 광천읍 홍남동로

(74) 대리인

김영관

전체 청구항 수 : 총 3 항 심사관 : 이태우

(54) 발명의 명칭 3D 프린터용 제어 보드 구조체

(57) 요 약

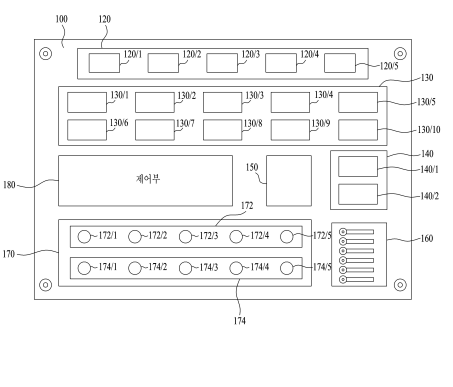

본 발명에 따른 3D 프린터용 제어 보드 구조체는, 3D 프린터의 동작 제어를 위한 다수의 구성부재들이 장착되는

베이스 기판과, 상기 베이스 기판의 제 1 위치에 장착되며, 3D 프린팅의 동작 실행을 위한 다수의 모터에 전류를

각각 공급하기 위한 다수의 커넥터로 구성되는 케이블 커넥터부와, 상기 베이스 기판의 제 2 위치에 장착되며,

상기 다수의 커넥터를 통해 상기 다수의 모터로의 전류 공급 및 전류 차단을 선택적으로 실행하는 다수의 릴레

이로 구성되는 릴레이부와, 상기 베이스 기판의 제 3 위치에 장착되며, 전원 입력 단자와 다수의 모터들 중 하

나를 선택하기 위한 스위치 연결단자로 구성되는 연결 단자부와, 상기 베이스 기판의 제 4 위치에 장착되며, 상

기 스위치 연결단자의 스위치 체인지를 수동으로 확인하기 위한 버튼부와, 상기 베이스 기판의 제 5 위치에 장

착되며, 상기 스텝 드라이버 단자와 연결하여 상기 다수의 모터들로 모터신호를 각각 분배하기 위한 케이블 단

자부와, 상기 베이스 기판의 제 6 위치에 장착되며, 상기 다수의 모터들에 의한 3D 프린팅의 수동 출력을 위한

수동 버튼 그룹과 상기 다수의 모터들에 의한 3D 프린팅의 추가 기능의 코딩을 위한 기능 추가 버튼 그룹으로

구성되는 모터 버튼부와, 상기 베이스 기판의 제 7 위치에 장착되며, 상기 릴레이부에서의 릴레이 제어, 스위칭

의 타임 설정 및 상기 기능 추가 버튼 그룹 내의 각 기능 추가 버튼에서의 추가 기능사용을 위한 코딩을 업로딩

및 제어할 수 있는 제어부를 포함할 수 있다.
