평택 변리사, 평택 특허사무소 찾던 고객의 특허 등록 성공 사례- 티그 백킹재 용접방법 특허 등록사례 - "티그 백킹재 및 그 용접방법"

평택 변리사, 평택 특허사무소 찾던 고객의 특허 등록 성공 사례- 티그 백킹재 용접방법 특허 등록사례 - "티그 백킹재 및 그 용접방법"

출원 연월일 :2021년 09월 08일

출 원 번 호 :10-2021-0119891

공고 연월일 :2022년 06월 14일

공 고 번 호 :

특허결정(심결)연월일 :2022년 05월 04일

청구범위의 항수 :2

유 별 :B23K 9/035

발명의 명칭 :티그 백킹재 및 그 용접방법

존속기간(예정)만료일 :2041년 09월 08일

2022년 06월 08일 등록

(45) 공고일자 2022년06월14일

(11) 등록번호 10-2408519

(24) 등록일자 2022년06월08일

(51) 국제특허분류(Int. Cl.)

 B23K 9/035 (2006.01) B23K 9/173 (2006.01)

 B23K 9/29 (2006.01)

(52) CPC특허분류

 B23K 9/0356 (2013.01)

B23K 9/173 (2013.01)

B23K 9/295 (2013.01)

(21) 출원번호 10-2021-0119891

(22) 출원일자 2021년09월08일

심사청구일자 2021년09월08일

(56) 선행기술조사문헌

KR1020120071790 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경기도 평택시 신대고잔길

(72) 발명자

김**

경기도 평택시 신대고잔길

(74) 대리인

김영관

전체 청구항 수 : 총 2 항 심사관 : 박성용

(54) 발명의 명칭 티그 백킹재 및 그 용접방법

(57) 요 약

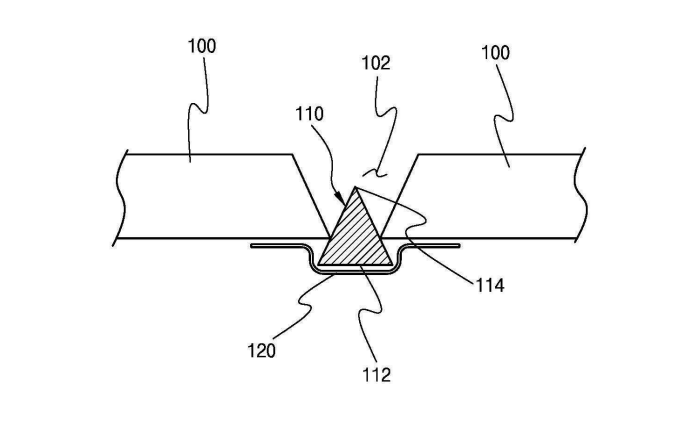

본 발명의 목적은 두 모재의 사이에 와이어를 길이 방향으로 설치하고 알루미늄 테이프를 이용하여 모재의 이면

부에서 와이어를 고정하도록 부착하여 용접하므로, 용접 품질과 작업 효율을 향상시키며 용접 작업자가 티그 용

접 기술의 습득을 용이하게 할 수 있도록 한 티그 백킹재 및 그 용접방법을 제공한다.

이러한 본 발명은 모재의 맞대기 용접을 시행하기 위해 사용되는 티그 백킹재로서, 서로 다른 두 개의 모재를 용

접 결합하기 위해서 두 모재의 사이에 형성되는 용접공간부에 길이 방향으로 설치되며, 용접시 상기 모재의 일부

가 되도록 상기 모재와 함께 용융되어 용접되는 와이어; 및 상기 와이어를 고정시키도록 두 모재의 이면에서 와

이어를 덮도록 부착 설치되되, 용접 후에는 제거할 수 있도록 모재의 이면에 부착되는 알루미늄 테이프;를 포함

한다.
