출원 연월일 :2021년 12월 29일

출 원 번 호 :10-2021-0191499

공고 연월일 :2022년 06월 14일

공 고 번 호 :

특허결정(심결)연월일 :2022년 04월 29일

청구범위의 항수 :3

유 별 :E02F 3/96

발명의 명칭 :강관 클램핑용 어테치먼트

존속기간(예정)만료일 :2041년 12월 29일

2022년 06월 09일 등록

(45) 공고일자 2022년06월14일

(11) 등록번호 10-2408944

(24) 등록일자 2022년06월09일

(51) 국제특허분류(Int. Cl.)

 E02F 3/96 (2006.01) B66C 1/42 (2006.01)

 E02F 3/36 (2006.01)

(52) CPC특허분류

 E02F 3/96 (2013.01)

B66C 1/42 (2013.01)

E02F 3/3686 (2013.01)

(21) 출원번호 10-2021-0191499

(22) 출원일자 2021년12월29일

심사청구일자 2021년12월29일

(56) 선행기술조사문헌

KR2020100004164 U

KR102218176 B1*

KR1020200075679 A*

KR1020190011883 A

KR101763077 B1

KR101267447 B1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

서**

경기도 안산시 상록구 충장로

(72) 발명자

서**

경기도 안산시 상록구 충장로

(74) 대리인

김영관

전체 청구항 수 : 총 3 항 심사관 : 김욱기

(54) 발명의 명칭 강관 클램핑용 어테치먼트

(57) 요 약

본 발명은 굴삭기 따위의 중장비에 연결하여 중형 또는 대형 강관을 손쉽게 파지할 수 있는 강관 클램핑용 어테

치먼트에 관한 것이다.

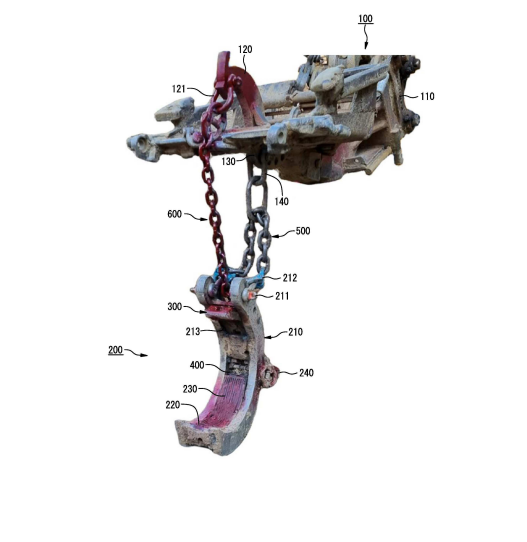

이러한 본 발명은, 강관을 클램핑하는 강관 클램핑용 어테치먼트에 있어서, 중장비의 암에 연결되어 견인고리 및

피벗고리를 갖는 연결부재, 상기 연결부재의 견인고리에 연결되는 견인체인 및 피벗고리에 연결되는 피벗체인이

구비되어 강관의 외경을 클램핑하는 클램프를 포함하되, 상기 클램프는, 상기 강관의 외경을 감싸도록 원호 모양

으로 형성되어 하부에는 상기 강관의 외경 하부를 받치는 고정조가 구비되고 상부에는 아크 형상의 아크레일 및

피벗체인을 갖는 본체, 상기 본체의 아크레일을 따라 슬라이딩 가능하게 결합되어 상기 견인체인의 견인에 의해

상기 고정조로 받쳐진 상기 강관의 외경 상부를 클램핑하는 이동조를 포함하는 것을 기술사상으로 한다.

따라서, 본 발명은 중장비의 암에 연결되는 연결부재를 통해 견인체인을 상승 견인시켜서 이동조의 원호 슬라이

딩에 의해 강관을 손쉽게 클램핑할 수 있는 매우 유용한 효과가 있다.
