구리 변리사, 구리 특허사무소 찾던 고객의 특허 등록 성공 사례- 전자동 튀김장치 특허 등록사례-
"기름제거수단이 구비된 전자동 튀김장치"
구리 변리사, 구리 특허사무소 찾던 고객의 특허 등록 성공 사례- 전자동 튀김장치 특허 등록사례-
"기름제거수단이 구비된 전자동 튀김장치"
출원 연월일 :2020년 08월 14일
출 원 번 호 :10-2020-0102282
특허결정(심결)연월일 :2022년 02월 07일
청구범위의 항수 :4
유 별 :A47J 37/12
발명의 명칭 :기름제거수단이 구비된 전자동 튀김장치
존속기간(예정)만료일 :2040년 08월 14일
2022년 06월 08일 등록
(11) 공개번호 10-2022-0021580
(43) 공개일자 2022년02월22일
(51) 국제특허분류(Int. Cl.)
A47J 37/12 (2022.01)
(52) CPC특허분류
A47J 37/1219 (2013.01)
A47J 37/1214 (2013.01)
A47J 37/1271 (2013.01)
A47J 37/1295 (2013.01)
(21) 출원번호 10-2020-0102282
(22) 출원일자 2020년08월14일
심사청구일자 2020년08월14일
(71) 출원인
장**
경기도 구리시 체육관로113번길
(72) 발명자
장**
경기도 구리시 체육관로113번길
(74) 대리인
김영관
전체 청구항 수 : 총 6 항
(54) 발명의 명칭 기름제거수단이 구비된 전자동 튀김장치
(57) 요 약

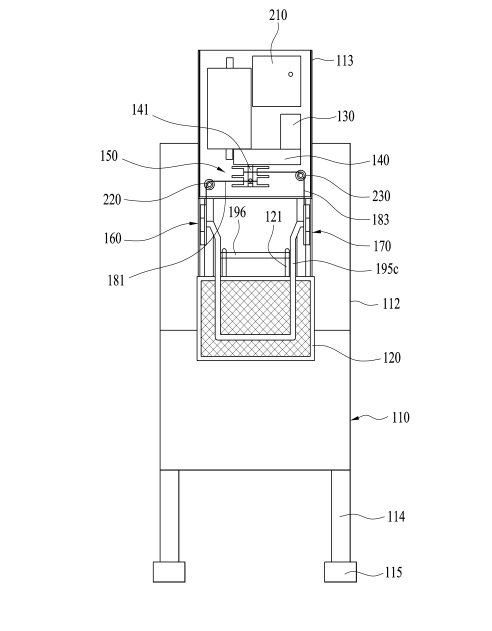

기름제거수단이 구비된 전자동 튀김장치에 관한 발명이다. 본 발명의 기름제거수단이 구비된 기능성 전자동 튀김
장치는, 충전된 기름에 의해 튀김작업이 진행되는 튀김조와, 상기 튀김조의 일측에 상하 방향을 따라 배치되는
하측 컬럼을 구비하는 본체; 튀김재료가 수용되며, 상기 튀김조 내에 투입되(되 양측에 각각 걸림고리가 형성
되)는 튀김망; 상측 컬럼 내부에 배치되는 승강용 구동모터; 상기 승강용 구동모터에 결합되는 것으로, 상기 승
강용 구동모터로부터 전달되는 동력에 의해 정역회전하는 회전축이 돌출된 기어박스; 상기 기어박스의 회전축에
결합되는 권취드럼; 상기 상측 컬럼과 상기 하측 컬럼의 일측 사이에 연결되는 일측 승강레일부재; 상기 상측 컬
럼과 상기 하측 컬럼의 타측 사이에 연결되는 타측 승강레일부재; 일단이 상기 권취드럼의 일측에 결합되는 일측
와이어; 일단이 상기 권취드럼의 타측에 결합되는 타측 와이어; 일부가 상기 일측 승강레일부재에 맞물리되, 승
강이동되게 맞물리고, 다른 일부에 상기 튀김망의 일측이 고정되며, 또 다른 일부에 상기 일측 와이어의 타단이
연결고정되는 일측 승강안내부재; 일부가 상기 타측 승강레일부재에 맞물리되, 승강이동되게 맞물리고, 다른 일
부에 상기 튀김망의 타측이 고정되며, 또 다른 일부에 상기 타측 와이어의 타단이 연결고정되는 타측 승강안내부
재;를 포함하는 것을 특징으로 한다.
