광진구 변리사, 광진구 특허사무소 찾던 고객의 특허 등록 성공 사례- 이음장치 보수방법 특허 등록사례- "레일형 신축…
광진구 변리사, 광진구 특허사무소 찾던 고객의 특허 등록 성공 사례- 이음장치 보수방법 특허 등록사례-
"레일형 신축이음장치 보수방법"
광진구 변리사, 광진구 특허사무소 찾던 고객의 특허 등록 성공 사례- 이음장치 보수방법 특허 등록사례-
"레일형 신축이음장치 보수방법"
출원 연월일 :2020년 05월 14일
출 원 번 호 :10-2020-0057980
공고 연월일 :2022년 04월 28일
공 고 번 호 :
특허결정(심결)연월일 :2022년 04월 02일
청구범위의 항수 :4
유 별 :E01D 19/06
발명의 명칭 :레일형 신축이음장치 보수방법
존속기간(예정)만료일 :2040년 05월 14일
2022년 04월 15일 등록
(45) 공고일자 2022년04월28일
(11) 등록번호 10-2388523
(24) 등록일자 2022년04월15일
(51) 국제특허분류(Int. Cl.)
E01D 19/06 (2006.01) E01D 19/12 (2006.01)
E01D 22/00 (2006.01)
(52) CPC특허분류
E01D 19/062 (2013.01)
E01D 19/125 (2013.01)
E01D 22/00 (2013.01)
(21) 출원번호 10-2020-0057980
(22) 출원일자 2020년05월14일
심사청구일자 2020년05월14일
(65) 공개번호 10-2021-0140996
(43) 공개일자 2021년11월23일
(56) 선행기술조사문헌
KR2020150004621 U*
KR100865752 B1*
KR101503394 B1
JP2004183379 A
JP2001271307 A
KR200352102 Y1
JP60203707 A
KR101998406 B1
KR1020050023803 A
US04030156 A
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
서울특별시 광진구 아차산로78길
에*****
경기도 남양주시 화도읍 비룡로
(72) 발명자
김**
서울특별시 광진구 아차산로78길
(74) 대리인
김영관
전체 청구항 수 : 총 4 항 심사관 : 안경수
(54) 발명의 명칭 레일형 신축이음장치 보수방법
(57) 요 약
본 발명은 교량에 설치되는 레일형 신축이음장치에 구비된 탄성체와 베어링을 손쉽게 교체하여 유지보수할 수 있
도록 된 새로운 레일형 신축이음장치 보수방법에 관한 것이다.

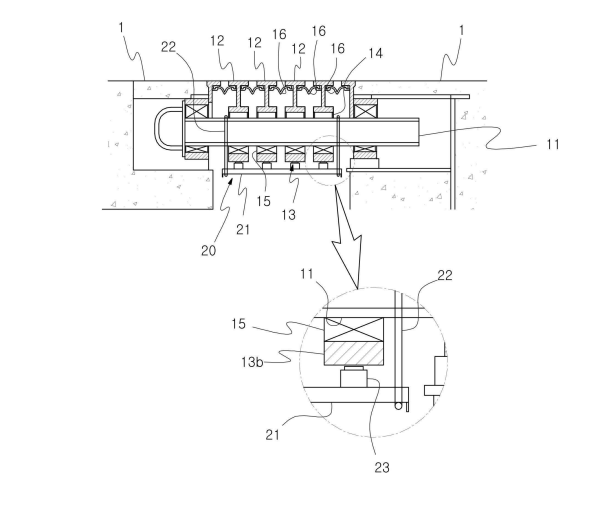

본 발명에 따른 레일형 신축이음장치 보수방법에 따르면, 프레임상승장치(20)와 프레임하강장치(30)를 이용하여
상기 서포트빔(11)의 상면과 레일(12)의 하측면 사이의 간격을 확대시켜 베어링(14)을 제어한 후, 프레임하강장
치(30)를 이용하여 프레임(13) 지지부(13b)의 상면과 서포트빔(11)의 하측면 사이의 간격을 확대시키고 상기 탄
성부재(15)를 교체하고, 다시 상기 프레임상승장치(20)를 이용하여 상기 서포트빔(11)의 상면과 레일(12)의 하측
면 사이의 간격이 확대되도록 하여 상기 서포트빔(11)의 상면에 새로운 베어링(14)을 배치함으로써, 베어링(14)
과 탄성부재(15)를 새로운 것으로 교체할 수 있다.
따라서, 상기 베어링(14)과 탄성부재(15)를 교체하기 위해 레일형 신축이음장치의 전체를 들어내야 하는 종래의
방법에 비해, 유지보수가 매우 용이할 뿐 아니라, 작업시간을 절감할 수 있는 장점이 있다.
