태백시 변리사, 태백시 특허사무소 찾던 고객의 특허 등록 성공 사례-야생동물 포획장치 특허
"야생동물 포획장치"
태백시 변리사, 태백시 특허사무소 찾던 고객의 특허 등록 성공 사례-야생동물 포획장치 특허
"야생동물 포획장치"
출원 연월일 :2020년 07월 17일
출 원 번 호 :10-2020-0088672
특허결정(심결)연월일 :2022년 02월 24일
청구범위의 항수 :6
유 별 :A01M 23/20
발명의 명칭 :야생동물 포획장치
존속기간(예정)만료일 :2040년 07월 17일
2022년 04월 26일 등록
(11) 공개번호 10-2022-0010149
(43) 공개일자 2022년01월25일
(51) 국제특허분류(Int. Cl.)
A01M 23/20 (2006.01) A01M 23/08 (2006.01)
(52) CPC특허분류
A01M 23/20 (2013.01)
A01M 23/08 (2013.01)
A01M 2200/00 (2013.01)
(21) 출원번호 10-2020-0088672
(22) 출원일자 2020년07월17일
심사청구일자 2020년07월17일
(71) 출원인
이**
강원도 태백시
(72) 발명자
이**
강원도 태백시
(74) 대리인
김영관
전체 청구항 수 : 총 6 항
(54) 발명의 명칭 야생동물 포획장치
(57) 요 약

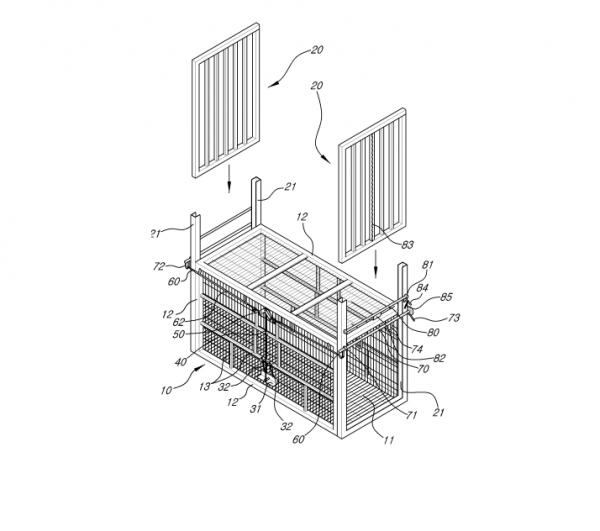

본 발명은 야생동물 포획장치에 관한 것으로서, 상하부와 양측면이 철망으로 이루어지고, 전후방 양단부에는 출
입구가 형성되는 포획틀; 상기 포획틀의 전후방 출입구에 형성되는 도어 가이드를 따라 승강 가능하게 구비되는
개폐문; 상기 포획틀 내부에서 길이 중간 부위에 설치되어 야생동물이 밟으면 일단을 축으로 타단이 일정 높이를
하강하도록 하는 발판; 상기 포획틀의 일측면에서 상기 발판으로부터 외측으로 돌출되게 연장되는 돌출 브라켓에
연결되어 상기 돌출 브라켓의 승강작용에 연동하여 수직으로 승강하도록 구비되는 승강작동바; 상기 승강작동바
의 상단에서 일단이 힌지결합되어 상기 승강작동바의 승강 작동에 의해 타단이 일정 길이를 양측으로 각각 이동
하도록 양측으로 구비되는 링크; 상기 링크의 타단에 일단이 힌지결합되고, 타단은 상기 포획틀의 전후방 출입구
측으로 구비되어 상기 링크에 연동하여 일정 길이를 수평 이동하는 수평작동바; 상기 포획틀의 전후방 단부에서
출입구 상단부의 양측 도어 가이드에 형성한 제1 회전 가이드에 회전 가능하게 축지지되고, 일단에는 외측으로
일정 길이 연장되도록 하여 상기 수평작동바의 타단이 회전 가능하게 축연결되며, 길이 방향의 양측 주면에는 상
기 도어 가이드를 통해 승강 이동하는 개폐문의 하단을 받치면서 하강이 방지되도록 걸림수단을 형성하는 개폐문
하강 방지축; 상기 개폐문 하강 방지축의 상부에서 양단은 양측의 제2 회전 가이드에 회전 가능하게 축지지되고,
일단은 주면으로부터 수직의 방향으로 일정 길이가 돌출되게 상승 방지 해제용 핸들을 형성하며, 상기 상승 방지
해제용 핸들은 하부측 도어 가이드에 록킹 스프링에 의해 탄력지지되도록 하고, 길이 중앙에는 주면으로부터 돌
출되게 걸림편의 일단이 일체로 형성하며, 상기 걸림편과 동일 수직선상의 상기 개폐문의 수직의 프레임에는 일
방향 기어가 형성되는 개폐문 상승 방지축으로 이루어지도록 하는 구성이다.
