용인 변리사, 용인 특허사무소 찾던 고객의 특허 등록 성공 사례- 셔틀콕 발사장치 특허 등록사례-"배드민턴 셔틀콕 발사장치"

용인 변리사, 용인 특허사무소 찾던 고객의 특허 등록 성공 사례- 셔틀콕 발사장치 특허 등록사례-"배드민턴 셔틀콕 발사장치"

출원 연월일 :2020년 06월 25일

출 원 번 호 :10-2020-0077688

특허결정(심결)연월일 :2022년 03월 28일

청구범위의 항수 :3

유 별 :A63B 69/40

발명의 명칭 :배드민턴 셔틀콕 발사장치

존속기간(예정)만료일 :2040년 06월 25일

2022년 04월 05일 등록

(11) 공개번호 10-2022-0000124

(43) 공개일자 2022년01월03일

(51) 국제특허분류(Int. Cl.)

 A63B 69/40 (2006.01) A63B 102/04 (2014.01)

 A63B 69/00 (2006.01)

(52) CPC특허분류

 A63B 69/40 (2018.08)

A63B 69/0017 (2013.01)

A63B 2069/402 (2013.01)

A63B 2102/04 (2015.10)

(21) 출원번호 10-2020-0077688

(22) 출원일자 2020년06월25일

심사청구일자 2020년06월25일

(71) 출원인

송**

경기도 용인시 기흥구 중부대로788번길

(72) 발명자

송**

경기도 용인시 기흥구 중부대로788번길

(74) 대리인

김영관

전체 청구항 수 : 총 5 항

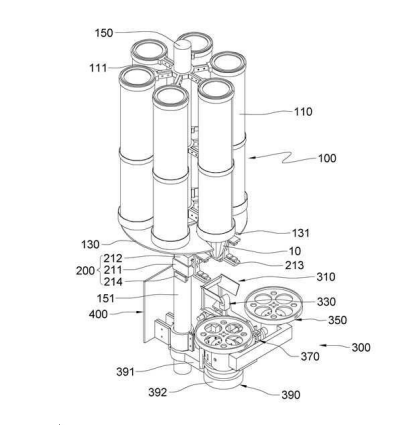

(54) 발명의 명칭 배드민턴 셔틀콕 발사장치

(57) 요 약

배드민턴 셔틀콕 발사장치에 관한 것으로, 셔틀콕 저장통에 저장된 셔틀콕을 인출시킬 수 있도록 인출홈부가 형

성된 고정판으로 이루어지는 셔틀콕 적재부; 상기 인출홈부의 하부로 셔틀콕을 하나씩 인출시키는 셔틀콕

안착부재에 설치되는 셔틀콕 타격부재와, 상기 셔틀콕의 비행이 이루어지도록 상기 셔틀콕 타격부재의 전방에 설

치되는 셔틀콕 발사부재와, 상기 셔틀콕 발사부재를 상하 방향으로 회전시키는 제1 각도조절부재와, 상기 셔틀콕

발사부재를 수평 방향으로 회전시키는 제2 각도조절부재가 구비되는 셔틀콕 발사부; 상기 셔틀콕 발사부를 제어

하는 제어부;를 마련하여 저장통에 다수의 셔틀콕을 수납하여 셔틀콕을 지속적으로 발사할 수 있고, 셔틀콕 발사

부재를 상하 방향으로 회전시켜 셔틀콕을 상측 방향 및 하측 방향으로 발사할 수 있으며, 사용자는 제1 각도조절

부재에 의해 셔틀콕을 상하 방향 중 어느 한 방향으로 셔틀콕을 계속 날리면서 연습을 할 수 있다는 효과가 얻어

진다.
