변리사, 특허사무소 찾던 고객의 특허 등록 성공 사례- 소방호스 꼬임방지 링 특허 등록사례 -"소방호스의 꼬임방지용 커플링"

변리사, 특허사무소 찾던 고객의 특허 등록 성공 사례- 소방호스 꼬임방지 링 특허 등록사례 -"소방호스의 꼬임방지용 커플링"

출원 연월일 :2021년 09월 15일

출 원 번 호 :10-2021-0122868

공고 연월일 :2022년 03월 10일

공 고 번 호 :

특허결정(심결)연월일 :2022년 03월 01일

청구범위의 항수 :5

유 별 :F16L 27/12

발명의 명칭 :소방호스의 꼬임방지용 커플링

존속기간(예정)만료일 :2041년 09월 15일

2022년 03월 04일 등록

(45) 공고일자 2022년03월10일

(11) 등록번호 10-2372821

(24) 등록일자 2022년03월04일

(51) 국제특허분류(Int. Cl.)

 F16L 27/12 (2006.01) F16L 55/07 (2019.01)

(52) CPC특허분류

 F16L 27/125 (2020.08)

F16L 55/07 (2019.01)

(21) 출원번호 10-2021-0122868

(22) 출원일자 2021년09월15일

심사청구일자 2021년09월15일

(56) 선행기술조사문헌

KR101331061 B1*

KR101998146 B1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

문**

서울특별시 송파구 올림픽로

(72) 발명자

문**

서울특별시 송파구 올림픽로

(74) 대리인

김영관

전체 청구항 수 : 총 5 항 심사관 : 김용안

(54) 발명의 명칭 소방호스의 꼬임방지용 커플링

(57) 요 약

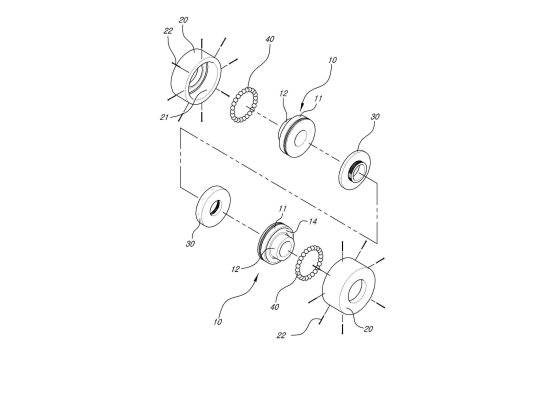

본 발명은 소방호스의 꼬임방지용 커플링에 관한 것으로서, 외주면은 수직의 판면을 경계로 단차지도록 하여 서

로 다른 외경의 대경부(11)와 소경부(12)로 이루어지고, 내주면은 일정 직경으로 관통되도록 하여 소방호스(70)

의 단부가 삽입 고정되도록 하는 내부관(10);

상기 내부관(10)의 대경부(11)측 외주면과 함께 일측면이 커버되도록 하면서 면간 각각 일정 유격으로 이격되도

록 형성되는 외부관(20);

외주면은 상기 외부관(20)에 고정 결합되고, 일측면은 상기 외부관(20)에 커버되는 상기 내부관(10)의 일측면에

대해 반대측으로 형성되는 타측면과 일정 유격으로 이격되도록 하면서 측면을 커버하여 상기 내부관(10)의 이탈

이 방지되게 형성되는 이탈 방지관(30);

상기 내부관(10)의 대경부(11)와 소경부(12)의 경계면인 수직의 판면과 이 경계면으로부터 일정 유격으로 이격되

는 상기 외부관(20) 또는 상기 이탈 방지관(30)의 일측면에서 상호 마주보는 면간 일정 직경으로 대칭이 되게 양

측면으로 형성되는 링형의 볼 가이드(14)(23)홈을 따라 삽입되어 상기 내부관(10)이 회전 가능하도록 하는 회전

볼 부재(40)로 이루어지도록 하는 구성이 특징이다.
