출원 연월일 :2021년 06월 07일
출 원 번 호 :10-2021-0073455
공고 연월일 :2022년 02월 14일
공 고 번 호 :
특허결정(심결)연월일 :2022년 02월 07일
청구범위의 항수 :5
유 별 :B05B 15/65
발명의 명칭 :급수용 노즐 연결장치
존속기간(예정)만료일 :2041년 06월 07일
2022년 02월 08일 등록
(45) 공고일자 2022년02월14일
(11) 등록번호 10-2362266
(24) 등록일자 2022년02월08일
(51) 국제특허분류(Int. Cl.)
B05B 15/65 (2018.01) A01G 9/24 (2006.01)
A01K 1/00 (2014.01) B05B 1/20 (2006.01)
(52) CPC특허분류
B05B 15/65 (2018.02)
A01G 9/247 (2013.01)
A01K 1/0082 (2013.01)
B05B 1/20 (2013.01)
(21) 출원번호 10-2021-0073455
(22) 출원일자 2021년06월07일
심사청구일자 2021년06월07일
(56) 선행기술조사문헌
KR102100996 B1*
KR200492258 Y1*
KR101481333 B1
KR102186115 B1
KR2019900004997 Y1
KR2019890022331 U*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
전라북도 남원시 문오로
(72) 발명자
이**
전라북도 남원시 문오로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 이선옥
(54) 발명의 명칭 급수용 노즐 연결장치
(57) 요 약

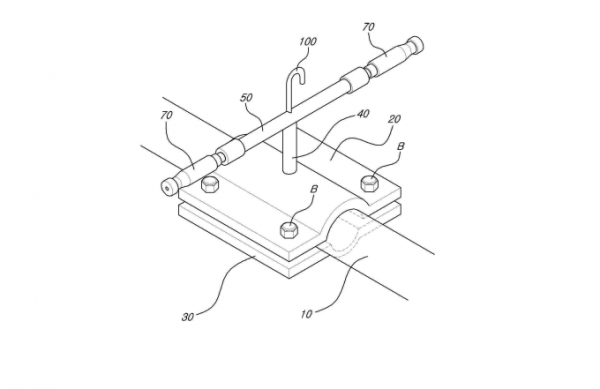

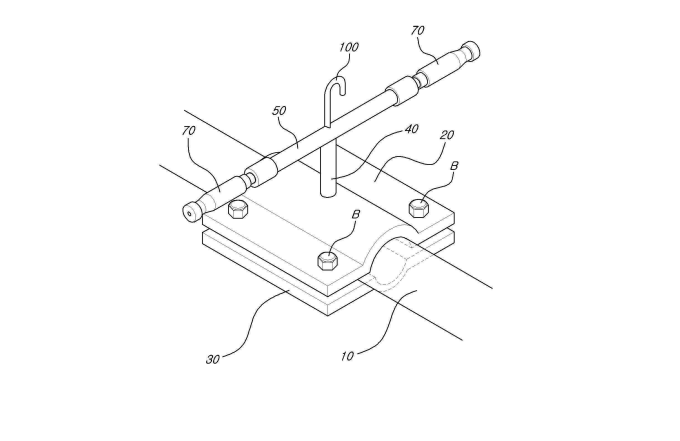

본 발명은 급수용 노즐 연결장치에 관한 것으로서, 외주면의 상부면에는 일정 간격이 이격되도록 하여 일정 직경
의 개구를 형성하는 급수관; 상기 급수관의 개구를 포함하여 일정 길이의 상부면을 커버하도록 판면을 일정 반경
으로 상향 만곡지게 형성하는 상부 고정 플레이트; 상기 급수관의 하부에서 상기 상부 고정 플레이트와 대향되도
록 형성되면서 상기 상부 고정 플레이트와 대칭이 되게 판면을 일정 반경으로 하향 만곡지도록 하여 상기 상부
고정 플레이트와의 사이에 상기 급수관이 삽입되도록 하고, 외주연 단부를 따라 상기 상부 고정 플레이트와 볼트
와 너트의 체결에 의해 상기 급수관과 고정 결합되도록 하는 하부 고정 플레이트; 상기 상부 고정 플레이트의 상
부면 중앙으로부터 수직으로 일정 높이를 일체로 상향 연장되게 하면서 내부는 상기 급수관의 개구와 연통되도록
수직으로 관통되게 형성하는 연결관; 상기 연결관의 상단부에서 양측으로 일정 길이로서 일체로 연장되게 하면서
상기 연결관의 수직의 유로와 연통되게 하여 유로가 분기되도록 하는 분기관; 상기 분기관의 단부에 매설되도록
하는 동일한 내경의 너트 홀더; 후단부는 상기 너트 홀더에 나사결합되는 나선관이 일체로 형성하면서 다양한 분
사형태를 갖도록 구비되는 분사노즐의 결합으로 이루어지도록 하는 구성이 특징이다.
