출원 연월일 :2021년 07월 26일

출 원 번 호 :10-2021-0097701

공고 연월일 :2022년 01월 14일

 고 번 호 :

특허결정(심결)연월일 :2022년 01월 05일

청구범위의 항수 :1

유 별 :B65D 6/34

발명의 명칭 :캠핑용 수납박스 커버

존속기간(예정)만료일 :2041년 07월 26일

2022년 01월 10일 등록

(45) 공고일자 2022년01월14일

(11) 등록번호 10-2350762

(24) 등록일자 2022년01월10일

(51) 국제특허분류(Int. Cl.)

 B65D 6/34 (2006.01) A45C 11/20 (2006.01)

 A45C 13/00 (2014.01) A45C 13/10 (2014.01)

 A45C 13/12 (2006.01) A45F 3/46 (2006.01)

 B65D 25/16 (2006.01) B65D 25/20 (2006.01)

 B65D 6/02 (2006.01)

(52) CPC특허분류

 B65D 7/44 (2013.01)

A45C 11/20 (2013.01)

A45C 13/002 (2013.01)

A45C 13/1069 (2013.01)

A45C 13/12 (2013.01)

A45F 3/46 (2013.01)

B65D 25/16 (2013.01)

B65D 25/20 (2013.01)

B65D 7/06 (2013.01)

A45C 2013/1015 (2013.01)

(21) 출원번호 10-2021-0097701

(22) 출원일자 2021년07월26일

심사청구일자 2021년07월26일

(56) 선행기술조사문헌

JP2017095124 A*

US20110005647 A1*

US20160347507 A1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

맥*****

경기도 시흥시 서울대학로

(72) 발명자

김**

경기도 안양시 만안구 능곡로

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 정승호

(54) 발명의 명칭 캠핑용 수납박스 커버

(57) 요 약

본 발명은 캠핑용 수납박스 커버에 관한 것으로서, 2개가 쌍을 이루어서 캠핑용 수납박스의 외측을 감싸는 형태

로 체결하여 사용이 이루어질 수 있게 되어 수납박스의 파손을 방지함과 함께 외관을 향상시키기 위한 것이다.

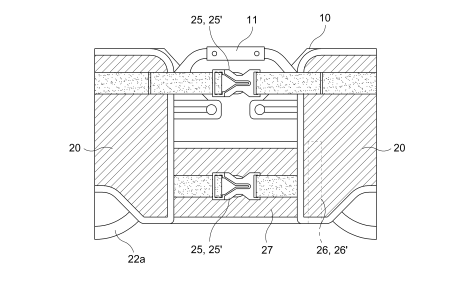

이를 실현하기 위한 본 발명은, 금속 재질로 이루어지는 가운데 양측에는 손잡이부(11)가 구성된 수납박스(10)의

외측을 감싸도록 2개가 쌍을 이루어 착탈수단에 의해 상호 착탈 가능한 구조를 이루는 캠핑용 수납박스 커버(2

0)에 있어서, 수납박스(10)의 하단 모서리(12) 부위가 수용되는 모서리 수용부(22)와; 수납박스(10)의 통공(13)

부위를 관통하여 내벽면에 자력 부착이 이루어질 수 있도록 자석(23a)이 구비된 고정띠(23)와; 조리도구의 걸림

수납이 가능하도록 다수의 수납부(24a)가 연속으로 형성되는 고리띠(24);를 포함하는 구성을 이루는 것을 특징으

로 한다.
