"고기 구이장치 및 그 제어방법"
인천 서구 특허신청등록 조회방법 절차 무료상담 내방상담가능 빠른상담문의 고기구이 장치 제어방법 특허등록사례
"고기 구이장치 및 그 제어방법"
출원 연월일 :2021년 06월 14일
출 원 번 호 :10-2021-0076462
공고 연월일 :2022년 01월 12일
공 고 번 호 :
특허결정(심결)연월일 :2021년 12월 26일
청구범위의 항수 :5
유 별 :A47J 37/04
발명의 명칭 :고기 구이장치 및 그 제어방법
존속기간(예정)만료일 :2041년 06월 14일
2022년 01월 06일 등록
(45) 공고일자 2022년01월12일
(11) 등록번호 10-2350087
(24) 등록일자 2022년01월06일
(51) 국제특허분류(Int. Cl.)
A47J 37/04 (2006.01) A47J 37/07 (2006.01)
(52) CPC특허분류
A47J 37/041 (2013.01)
A47J 37/0745 (2013.01)
A47J 37/0786 (2013.01)
(21) 출원번호 10-2021-0076462
(22) 출원일자 2021년06월14일
심사청구일자 2021년06월14일
(56) 선행기술조사문헌
CN107157345 A*
KR1020080109465 A*
KR200112742 Y1*
KR200232536 Y1*
US06244163 B
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
인천광역시 서구 검암로
김**
인천광역시 서구 검암로
(72) 발명자
김**
인천광역시 서구 검암로
김**
인천광역시 서구 검암로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 양성지
(54) 발명의 명칭 고기 구이장치 및 그 제어방법
(57) 요 약
본 발명은 고기 구이장치 및 그 제어방법에 관한 것으로서, 고기의 가열 조리가 공전 및 자전이 복합적으로 이루
어지는 가운데 이루어질 수 있게 되어 고기의 종류 및 크기에 따른 효율적인 가열 조리가 이루어질 수 있게
된다.

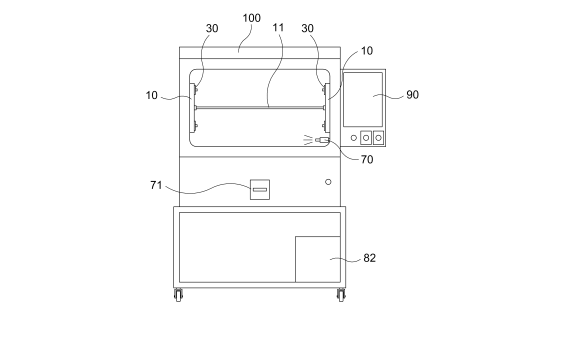

이를 실현하기 위한 본 발명의 구이장치는, 구이통(100) 내부 양측에 대칭 형태를 이루어 회전 가능하게 구성되
는 회전판(10)과; 상기 회전판(10)의 중앙에서 회전력 전달을 위해 상호 연결된 회전축(11)과; 상기 회전축(11)
에 구동력 전달을 위한 제1모터(20)와; 상기 양측 회전판(10)에 회전축(11)을 중심으로 다수 개가 방사 형태로
구성되는 단위 회동체(30)와; 상기 단위 회동체(30)에 회동력을 전달하기 위해 일측 회전판(10)에 고정 설치된
제2모터(40)와; 상기 양측 단위 회동체(30)를 연결하는 형태로 구성되어 고기의 거치가 이루어지는 고기 거치수
단(35)과; 상기 구이통(100)의 하부에 구성되는 가열용 숯통(50)과; 상기 구이통(100)의 상부에 구성되는 적외선
히터(60)와; 상기 구이통(100)의 하부에 구성되어 훈연 연기의 공급이 이루어지는 훈연연기 공급부(70)와; 상기
구이통(100)의 바닥면에 고인 기름의 제거를 위한 물 공급이 이루어지는 물 공급부(80)와; 상기 제1모터(20) 및
제2모터(40)의 구동 제어가 이루어지는 제어부(90);를 포함하는 구성을 이루는 것을 특징으로 한다.
