"척추 수술용 버 연결 구조체"
경기 안양 특허출원등록 신청조회 무료상담 등록방법 절차 출장상담 특허사무소 척추 수술용 버 특허등록사례
"척추 수술용 버 연결 구조체"
출원 연월일 :2021년 06월 29일
출 원 번 호 :10-2021-0084460
공고 연월일 :2022년 01월 07일
공 고 번 호 :
특허결정(심결)연월일 :2021년 12월 27일
청구범위의 항수 :3
유 별 :A61B 17/16
발명의 명칭 :척추 수술용 버 연결 구조체
존속기간(예정)만료일 :2041년 06월 29일
2022년 01월 04일 등록
(45) 공고일자 2022년01월07일
(11) 등록번호 10-2348589
(24) 등록일자 2022년01월04일
(51) 국제특허분류(Int. Cl.)
A61B 17/16 (2006.01) A61B 17/00 (2006.01)
A61B 17/70 (2006.01)
(52) CPC특허분류
A61B 17/1671 (2013.01)
A61B 17/1617 (2013.01)
A61B 17/162 (2013.01)
A61B 17/1631 (2013.01)
A61B 17/7074 (2013.01)
A61B 2017/00477 (2013.01)
(21) 출원번호 10-2021-0084460
(22) 출원일자 2021년06월29일
심사청구일자 2021년06월29일
(56) 선행기술조사문헌
KR200487712 Y1*
JP2013052242 A*
KR1020190090718 A
KR101852973 B1
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
경기도 안양시 동안구 경수대로
(72) 발명자
김**
경기도 안양시 동안구 경수대로
(74) 대리인
김영관
전체 청구항 수 : 총 3 항 심사관 : 이덕희
(54) 발명의 명칭 척추 수술용 버 연결 구조체
(57) 요 약
본 발명은 척추 수술용 버 연결 구조체에 관한 것으로서, 드릴 구동장비와 버의 연결이 어댑터를 포함하는 어셈
블리 구조체에 의해 용이하게 이루어질 수 있게 됨으로써 장비 호환성을 향상시키기 위한 것이다.

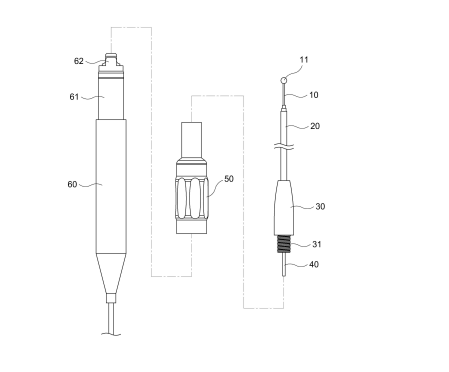

이를 실현하기 위한 본 발명은, 일정 길이를 이루어 선단부에 커팅날(11)이 구비된 수술용 버(10)의 후단을 구동
부 본체(60)에 구비된 드릴공(64)에 조립 연결하기 위한 척추 수술용 버 연결 구조체에 있어서, 상기 수술용 버
(10)는 가이드봉(20) 내부에 회전 가능하게 삽입 지지되고; 상기 수술용 버(10)의 후단부에는 드릴공(64)과 연결
되어 회동력 전달이 이루어지는 버 조인트(40)가 결합 구성되며; 상기 구동부 본체(60)에는 어댑터(50)가 끼움
형태로 결합되도록 끼움돌기(62)가 구비되고; 상기 어댑터(50)에는 끼움돌기(62)가 끼워지는 끼움홈(52)이 형성
됨과 함께 선단부에는 암나사탭(51)이 형성되고; 상기 가이드봉(20) 후단부에는 어댑터(50)와 나사 체결이 이루
어는 커넥터(30)가 결합 구성되며; 상기 커넥터(30)의 후단부에는 상기 암나사탭(51)과 나사 체결을 위한 수나사
탭(31)이 형성된 것을 특징으로 한다.
