순천 변리사, 순천 특허사무소 찾던 고객의 특허 등록 성공 사례-배수트랩 특허, 하수구 특허, 욕실용품 특허, 가정용품 특허, 생활용훔 특허

"배수트랩"

순천 변리사, 순천 특허사무소 찾던 고객의 특허 등록 성공 사례-배수트랩 특허, 하수구 특허, 욕실용품 특허, 가정용품 특허, 생활용훔 특허

"배수트랩"

출원 연월일 :2020년 09월 21일

출 원 번 호 :10-2020-0121357

공고 연월일 :2021년 12월 20일

공 고 번 호 :

특허결정(심결)연월일 :2021년 12월 13일

청구범위의 항수 :3

유 별 :E03F 5/04

발명의 명칭 :배수트랩

존속기간(예정)만료일 :2040년 09월 21일

2021년 12월 15일 등록

(45) 공고일자 2021년12월20일

(11) 등록번호 10-2341397

(24) 등록일자 2021년12월15일

(51) 국제특허분류(Int. Cl.)

 E03F 5/04 (2006.01)

(52) CPC특허분류

 E03F 5/0407 (2013.01)

E03F 2005/0416 (2013.01)

(21) 출원번호 10-2020-0121357

(22) 출원일자 2020년09월21일

심사청구일자 2020년09월21일

(56) 선행기술조사문헌

KR1020090104229 A*

KR1020180011501 A*

KR1020180103542 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

성**

전라남도 순천시 인월조례길

(72) 발명자

성**

전라남도 순천시 인월조례길

(74) 대리인

김영관

전체 청구항 수 : 총 3 항 심사관 : 강정원

(54) 발명의 명칭 배수트랩

(57) 요 약

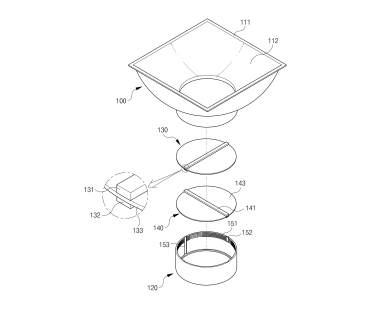

본 발명은 하수구에서 올라오는 악취를 막아줄 수 있는 효과적인 구성을 가지는 배수트랩에 관한 것이다. 그의

구성은; 상단에는 바닥면에 고정 설치되어 하수구를 형성하는 하수구에 안착되는 안착턱이 상단에 마련되어 있으

며 하방향으로 물을 흘려보낼 수 있도록 하단이 개방어 있는 상광하협 형태의 집수통; 상단이 상기 집수통의 하

단에 연결되며 하단이 직하방향으로 연장되는 원통형 밸브통; 상기 밸브통의 길이 방향을 따라 2곳 이상에 이격

되게 설치되는 복수 개의 밸브기구; 상기 집수통의 상단 개구부를 덮도록 상기 집수통 상단에 안착되는 덮개판;

을 포함하되; 상기 밸브기구는 평상시에는 밸브통의 관로를 막고 있으며 물이 떨어질 때 상기 관로를 개방하며

물이 떨어지지 않을 때는 탄성적으로 원상회복하여 다시금 관로를 막게 되는 밸브판;을 포함하는 것을 특징으로

한다.
