충북 진천 특허출원등록 신청조회방법 신속무료상담 출장상담 특허사무소 글래스강화용 지그 등록사례 "글래스 강화용 지그"
충북 진천 특허출원등록 신청조회방법 신속무료상담 출장상담 특허사무소 글래스강화용 지그 등록사례 "글래스 강화용 지그"
출원 연월일 2021년 05월 11일
출 원 번 호 10-2021-0060495
공고 연월일 2021년 11월 12일
공 고 번 호
특허결정(심결)연월일 2021년 11월 04일
청구범위의 항수 6
유 별 C03B 35/20
발명의 명칭 글래스 강화용 지그
존속기간(예정)만료일 2041년 05월 11일
2021년 11월 08일 등록
(45) 공고일자 2021년11월12일
(11) 등록번호 10-2325507
(24) 등록일자 2021년11월08일
(51) 국제특허분류(Int. Cl.)
C03B 35/20 (2006.01) C03C 21/00 (2006.01)
(52) CPC특허분류
C03B 35/207 (2013.01)
C03C 21/002 (2013.01)
(21) 출원번호 10-2021-0060495
(22) 출원일자 2021년05월11일
심사청구일자 2021년05월11일
(56) 선행기술조사문헌
JP2016041642 A*
JP2003048733 A
KR101353971 B1
KR101316279 B1
KR1020160142905 A
JP2014125361 A
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
곽**
충청북도 진천군 덕산읍 대하로
(72) 발명자
곽**
충청북도 진천군 덕산읍 대하로
(74) 대리인
김영관
전체 청구항 수 : 총 6 항
심사관 : 이영화
(54) 발명의 명칭 글래스 강화용 지그
(57) 요 약
본 발명은 강화공정에서 글래스와 지그의 접촉 부위를 최소화하여 냉각 시 온도 편차에 의한 크랙 발생을 낮출
수 있는 글래스 강화용 지그에 관한 것이다.

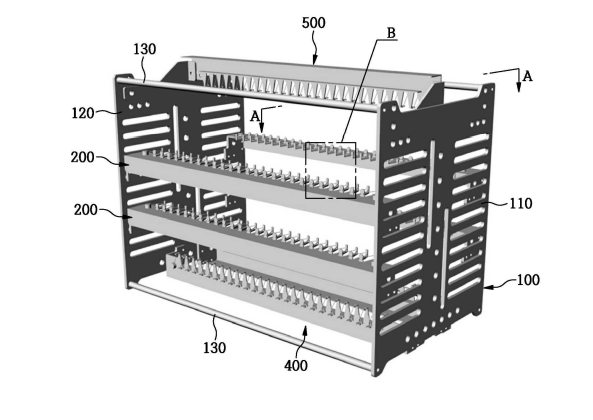

이러한 본 발명은, 강화공정을 위해 이동하는 글래스를 고정하는 지그에 있어서, 전면패널과 후면패널이 소정 간
격을 이루도록 구비된 프레임; 상기 프레임의 좌우에 대칭되게 구비되어, 상기 글래스의 양 측단 엣지를 수용하
도록 복수의 사이드노치가 소정 간격으로 형성된 사이드앵글, 상기 사이드노치의 내외측 단부에 각각 구비된 이
너 사이드서포트 및 아웃터 사이드서포트, 상기 양측 사이드서포트를 연결하여 상기 사이드 노치에 수용된 글래
스의 양 측단 엣지를 지지하는 사이드 지그와이어를 갖는 사이드홀더;를 포함하는 것을 기술사상으로 한다.
따라서, 본 발명은 글래스의 좌측단, 우측단, 하단 및 상단이 동일 내지 유사한 직경으로 이루어진 레프트사이드
지그와이어, 라이트사이드 지그와이어, 로워 지그와이어 및 어퍼 지그와이어에 의해 지지되므로, 강화공정 후 이
어지는 냉각공정에서 두께 차이로 인한 크랙 발생을 방지할 수 있는 매우 유용한 효과가 있다.
