출원 연월일 2021년 03월 18일

출 원 번 호 10-2021-0034973

공고 연월일 2021년 11월 02일

공 고 번 호

특허결정(심결)연월일 2021년 10월 25일

청구범위의 항수 4

유 별 F24B 1/20

발명의 명칭 캠핑용 조립식 화로

존속기간(예정)만료일 2041년 03월 18일

2021년 10월 27일 등록

(45) 공고일자 2021년11월02일 (11) 등록번호 10-2320413 (24) 등록일자 2021년10월27일

(51) 국제특허분류(Int. Cl.) F24B 1/20 (2006.01) A47J 37/07 (2006.01) F24C 1/16 (2006.01)

(52) CPC특허분류 F24B 1/205 (2013.01) A47J 37/0763 (2013.01)

F24C 1/16 (2021.01) A47J 2037/0777 (2013.01)

(21) 출원번호 10-2021-0034973 (22) 출원일자 2021년03월18일 심사청구일자 2021년03월18일

(56) 선행기술조사문헌

JP01145335 U*

JP2009127994 A*

JP2010243043 A*

JP2004141603 A

*는 심사관에 의하여 인용된 문

(73) 특허권자

박**

서울특별시 도봉구

(72) 발명자

박**

서울특별시 도봉구

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

 심사관 : 유태영

(54) 발명의 명칭 캠핑용 조립식 화로

(57) 요 약

본 발명은 분리된 여러 판재를 이용하여 용이하게 조립하고 부피를 슬림화하여 캠핑 장소로 편리하게 이동할 수

있는 캠핑용 조립식 화로에 관한 것이다.

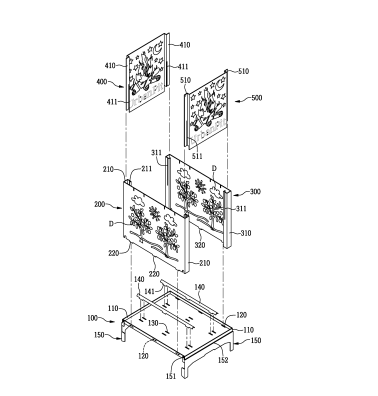

이러한 본 발명은, 전후방 가장자리를 따라 복수의 조립홈이 소정 간격으로 형성된 바닥판; 상기 바닥판의 전방

조립홈에 조립되도록 형성된 전면 조립돌기 및 좌우 단부에 형성된 전면 가이드슬릿을 갖는 전면판; 상기 바닥판

의 후방 조립홈에 조립되도록 형성된 후면 조립돌기 및 좌우 단부에 형성된 후면 가이드슬릿을 갖는 후면판; 상

기 전면판과 상기 후면판의 좌측 전면 가이드슬릿과 후면 가이드슬릿에 분리 가능하게 슬라이딩 조립되도록 좌측

슬라이딩슬릿을 갖는 좌측판; 상기 전면판과 상기 후면판의 우측 전면 가이드슬릿과 후면 가이드슬릿에 분리 가

능하게 슬라이딩 조립되도록 우측 슬라이딩슬릿을 갖는 우측판;을 포함하는 것을 기술사상으로 한다.

따라서, 본 발명은 각각의 판이 서로 완전히 떨어져 분해되므로 틈새 없이 쌓은 상태로 가방에 한 번에 수납하거

나 여러 개로 나눠서 슬림화하여 편리하게 캠핑 장소로 이동할 수 있는 효과가 있다.
