출원 연월일 2021년 05월 12일
출 원 번 호 10-2021-0061363
공고 연월일 2021년 10월 28일
공 고 번 호
특허결정(심결)연월일 2021년 10월 05일
청구범위의 항수 5
유 별 E05B 65/44
발명의 명칭 가구용 디지털 도어록
존속기간(예정)만료일 2041년 05월 12일
2021년 10월 21일 등록
(45) 공고일자 2021년10월28일 (11) 등록번호 10-2318075 (24) 등록일자 2021년10월21일
(51) 국제특허분류(Int. Cl.)
E05B 65/44 (2017.01) E05B 15/04 (2006.01)
E05B 15/10 (2006.01) E05B 17/00 (2018.01) E05B 9/02 (2006.01)
(52) CPC특허분류 E05B 65/44 (2013.01) E05B 15/04 (2013.01)
E05B 15/10 (2013.01) E05B 17/0012 (2013.01) E05B 9/02 (2013.01) E05Y 2900/20 (2013.01)
(21) 출원번호 10-2021-0061363 (22) 출원일자 2021년05월12일 심사청구일자 2021년05월12일
(56) 선행기술조사문헌 CN210239398 U
(73) 특허권자
오*****
경기도 성남시 중원구
(72) 발명자
한**
경기도 양평군 지평면
(74) 대리인 김영관
전체 청구항 수 : 총 5 항
심사관 : 손동현
(54) 발명의 명칭 가구용 디지털 도어록
(57) 요 약
본 발명은 이중 록킹 구조를 통해 안정성을 강화할 수 있는 가구용 디지털 도어록에 관한 것이다.

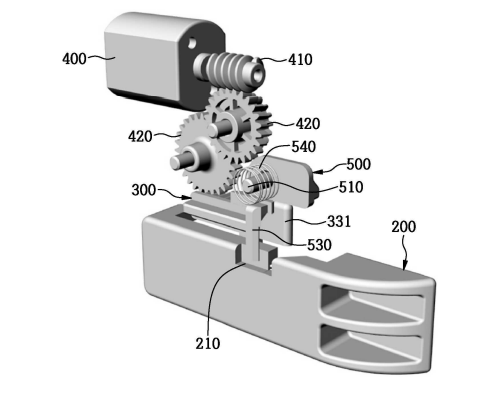

이러한 본 발명은 스트라이커를 갖는 가구 본체에 회전 가능하게 연결된 도어를 개폐하는 가구용 디지털 도어록
에 있어서, 상기 도어의 내면에 설치되어 상기 스트라이커에 연통되도록 래치홀을 갖는 하우징; 상기 하우징의
래치홀을 지나 상기 스트라이커에 록킹되도록 좌우로 슬라이딩 가능하게 배치되어 록킹슬릿을 갖는 데드래치; 상
기 데드래치를 슬라이딩시키도록 연결되어 태핏을 갖는 슬라이더; 상기 슬라이더를 작동시키는 모터; 상기 모터
로 이동하는 슬라이더의 태핏에 의해 전후 이동하는 캠, 상기 캠의 전후 이동에 의해 상기 데드래치의 릴리스를
단속하는 디텐트를 구비하여, 상기 하우징에 전후 이동 가능하게 설치된 단속부재;를 포함하는 것을 기술사상으
로 한다.
따라서, 본 발명은 데드래치와 단속부재에 의해 이중 록킹 구조를 이루므로 도난에 대한 안정성을 강화할 수 있
는 매우 유용한 효과가 있다.
