출원 연월일 2020년 08월 19일

출 원 번 호 10-2020-0104100

공고 연월일 2021년 06월 30일

공 고 번 호

특허결정(심결)연월일 2021년 03월 30일

청구범위의 항수 2

유 별 E04B 1/70

발명의 명칭 건축용 단열 배수판

존속기간(예정)만료일 2040년 08월 19일

2021년 06월 22일 등록

(45) 공고일자 2021년06월30일 (11) 등록번호 10-2269864 (24) 등록일자 2021년06월22일

(51) 국제특허분류(Int. Cl.) E04B 1/70 (2006.01) E04B 1/80 (2006.01) E04C 2/32 (2006.01) E04C 2/52 (2006.01)

(52) CPC특허분류 E04B 1/7023 (2013.01) E04B 1/80 (2013.01)

E04C 2/32 (2013.01) E04C 2/52 (2013.01)

(21) 출원번호 10-2020-0104100 (22) 출원일자 2020년08월19일 심사청구일자 2020년08월19일

(56) 선행기술조사문헌 KR100759112 B1* KR1020120111017 A* KR1020130085862 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

예****

경기도 시흥시 함송로

이**

경기도 시흥시 해송십리로

문**

인천시 서구 마전동

김**

경기도 양주시 광적면 부흥로

(72) 발명자

이**

경기도 시흥시 해송십리로

문**

인천시 서구 마전동

김**

경기도 양주시 광적면 부흥로

(74) 대리인 김영관

전체 청구항 수 : 총 2 항

심사관 : 서민철

(54) 발명의 명칭 건축용 단열 배수판

(57) 요 약

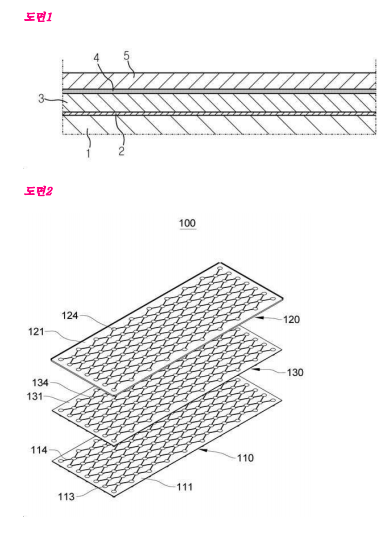

건축용 단열 배수판에 관한 것으로, 지하 바닥판에 매립 설치되어 기초지반으로부터 유입되는 지하수를 배수시키

는 건축용 단열 배수판으로서, 지면으로부터 유입되는 물을 차단시킬 수 있도록 합성수지 재질로 이루어지며, 소

정의 크기를 갖는 플레이트에 일정 간격으로 다수의 지지기둥이 형성된 하부배수판부재; 지면으로부터 유입되는

물을 치단시킬 수 있도록 합성수지 재질로 이루어지며, 상기 하부배수판부재와 동일한 크기를 갖는 플레이트에

일정 간격으로 다수의 지지기둥이 형성된 상부배수판부재; 상기 하부배수판부재와 상기 상부배수판부재 사이에

끼워지며, 상기 하부배수판부재와 상기 상부배수판부재를 단열시킬 수 있는 단열 재질로 이루어지는 단열재부

재;를 마련하여 상부배수판부재와 하부배수판부재에 의해 지하 주차장의 바닥면과 지면을 차단시켜 지하 주차장

바닥면에 물이 고이지 않도록 하며, 지하 주차장 바닥면의 물이 지면으로 스며들지 않게 하고, 배수판부재 사이

에 단열재부재가 결합되어 있어 지면 또는 바닥면을 서로 단열시킨 상태로 유지하여 바닥면의 손상이나 파손을

방지할 수 있다는 효과가 얻어진다.
