출원 연월일 : 2021년 01월 20일

출 원 번 호 : 10-2021-0007859
공고 연월일 : 2021년 06월 22일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 06월 01일

청구범위의 항수 : 5
유 별 : B63H 11/08
발명의 명칭 : 보트 추진장치
존속기간(예정)만료일 : 2041년 01월 20일
2021년 06월 16일 등록
(45) 공고일자 2021년06월22일
(11) 등록번호 10-2268113
(24) 등록일자 2021년06월16일
(51) 국제특허분류(Int. Cl.)
 B63H 11/08 (2006.01) B63H 21/17 (2020.01)
 B63H 23/02 (2006.01) F16C 11/06 (2006.01)
(52) CPC특허분류
 B63H 11/08 (2013.01)
B63H 21/17 (2013.01)
(21) 출원번호 10-2021-0007859
(22) 출원일자 2021년01월20일
심사청구일자 2021년01월20일
(56) 선행기술조사문헌
KR1020000059273 A
KR102107505 B1
KR1020010078863 A
KR102087312 B1
(73) 특허권자
이**
경기도 평택시 탄현1로
(72) 발명자
이**
경기도 평택시 탄현1로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 김학수
(54) 발명의 명칭 보트 추진장치
(57) 요 약
본 발명은 외부로 노출되는 않는 스크루를 이용하여 보트를 추진시키는 보트 추진장치에 관한 것이다.

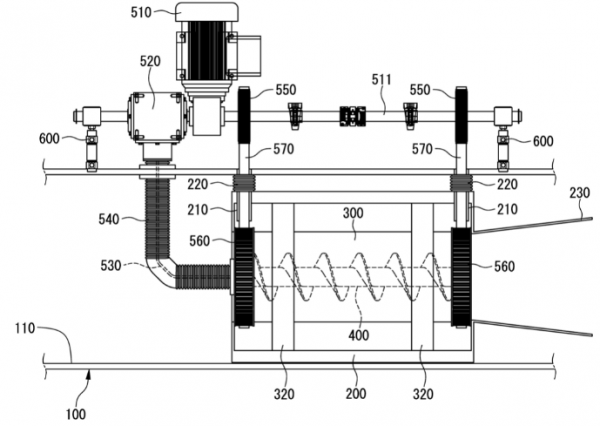

이러한 본 발명은, 보트의 선저에 설치되어 물이 전후로 연이어져 통하도록 연통공이 형성된 추진케이스; 상기
추진케이스의 연통공에 전후 방향으로 틸팅 가능하게 설치된 하우징; 상기 하우징의 내부에 회전 가능하게 설치
되어 내경을 따라 가이드 스파이럴이 형성된 회전드럼; 상기 회전드럼과 함께 회전하면서 상기 연통공으로 유입
된 물을 선미 방향으로 배수하여 보트를 추진하도록 상기 가이드 스파이럴과 동일한 피치로 이루어진 스크루를
갖는 추진스크루; 상기 추진스크루와 상기 회전드럼을 함께 회전시키도록 연결된 구동부재; 상기 추진스크루와
상기 회전드럼을 보트의 전후 방향으로 동시에 틸팅시키도록 연결된 액추에이터;를 포함하는 것을 기술사상으로
한다.
따라서, 본 발명은 추진력을 발휘하는 추진스크루와 회전드럼이 추진케이스의 연통공에 설치되어 바다 부유물로
부터 추진장치를 안전하게 보호하고 해양동물의 상해를 미연에 방지할 수 있는 장점이 있다.
