출원 연월일 : 2020년 11월 04일

출 원 번 호 : 10-2020-0145754
공고 연월일 : 2021년 06월 15일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 06월 07일

청구범위의 항수 : 5
유 별 : F24B 1/02
발명의 명칭 : 캠핑용 우드 스토브
존속기간(예정)만료일 : 2040년 11월 04일
2021년 06월 09일 등록
(45) 공고일자 2021년06월15일
(11) 등록번호 10-2265314
(24) 등록일자 2021년06월09일
(51) 국제특허분류(Int. Cl.)
 F24B 1/02 (2006.01) F24B 1/00 (2006.01)
(52) CPC특허분류
 F24B 1/022 (2013.01)
F24B 1/003 (2013.01)
(21) 출원번호 10-2020-0145754
(22) 출원일자 2020년11월04일
심사청구일자 2020년11월04일
(56) 선행기술조사문헌
KR1020200077403 A*
KR2019890001566 Y1*
KR2020160003710 U*
KR2020100001028 U
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
인천광역시 남동구 선수촌로
(72) 발명자
이**
인천광역시 남동구 선수촌로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 유태영
(54) 발명의 명칭 캠핑용 우드 스토브
(57) 요 약
본 발명은 본 발명은 화력이 강하면서 간편하게 접거나 펼 수 있도록 된 새로운 구조의 캠핑용 우드 스토브에 관
한 것이다.

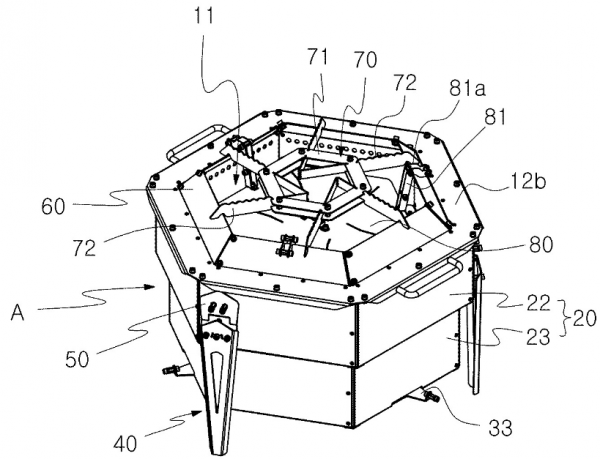

본 발명에 따른 캠핑용 우드 스토브는 상기 본체(A)가 상면이 개방된 통형상으로 구성되어 내부에 상기 연소부
(11)가 형성되는 내부통체(10)와, 상기 내부통체(10)의 외측에 구비되어 내부통체(10)의 외측에 공기통로(21)를
형성하는 외부통체(20)로 구성되고, 상기 내부통체(10)의 바닥면과 상측 둘레부에는 제1 내부급기공(13b)과 제2
내부급기공(12c)이 각각 형성되고, 상기 외부통체(20)의 하측면에는 외부급기공(23b)이 형성되어, 외부의 공기가
상기 외부급기공(23b)을 통해 공기통로(21)로 유입되어 고온으로 가열된 후, 제2 내부급기공(12c)을 통해 연소부
(11)로 공급됨으로, 불완전 연소로 인해 발생된 연기까지 재차 연소됨으로 완전연소로 이어져 인체에 유해한 연
기가 발생하지 않으며, 화력이 매우 강해지는 장점이 있다.
