출원 연월일 : 2020년 12월 31일
출 원 번 호 : 10-2020-0189707
공고 연월일 : 2021년 05월 20일
공 고 번 호 :
특허결정(심결)연월일 : 2021년 05월 04일
청구범위의 항수 : 5
유 별 : A41G 3/00
발명의 명칭 : 열수식 레게머리형 가발 원사 제조장치
존속기간(예정)만료일 : 2040년 12월 31일
2021년 05월 13일 등록
(45) 공고일자 2021년05월20일
(11) 등록번호 10-2254054
(24) 등록일자 2021년05월13일
(51) 국제특허분류(Int. Cl.)
A41G 3/00 (2006.01)
(52) CPC특허분류
A41G 3/0075 (2013.01)
D10B 2503/08 (2013.01)
(21) 출원번호 10-2020-0189707
(22) 출원일자 2020년12월31일
심사청구일자 2020년12월31일
(56) 선행기술조사문헌
JP2008290309 A
KR1020160039357 A
KR101353912 B1
KR1020000009303 A
(73) 특허권자
베*****(주)
충청북도 청주시 청원구
(72) 발명자
권**
충청북도 청주시 청원구
권**
서울특별시 마포구 토정로
동 501호
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 홍경희
(54) 발명의 명칭 열수식 레게머리형 가발 원사 제조장치
(57) 요 약

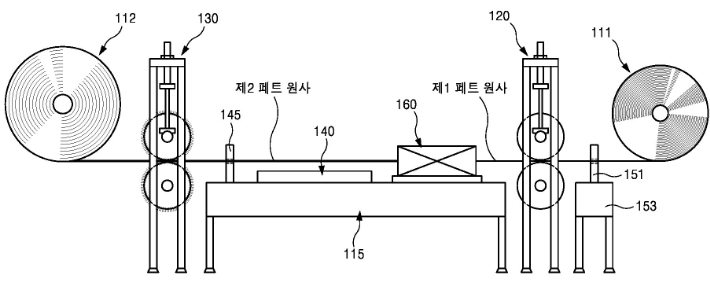

열수식 레게머리형 가발 원사 제조장치에 관한 발명이다. 본 발명의 열수식 레게머리형 가발 원사 제조장치는,
합성수지로 된 제1 원사를 공정라인으로 공급하는 원사 공급롤; 상기 제1 원사가 열을 받아 부풀어 올라 상기 제
1 원사보다 굵고 크게 형성되는 제2 원사를 회수하는 원사 회수롤; 상기 원사 공급롤에 이웃하게 배치되며, 상기
원사 공급롤에서 상기 제1 원사가 풀려 상기 공정라인으로 공급되게 하는 원사 공급유닛; 상기 원사 회수롤에
이웃하게 배치되며, 상기 원사 회수롤로 회수되는 제2 원사를 클리닝하는 원사 클리닝유닛; 상기 원사 공급유닛
과 상기 원사 클리닝유닛 사이에 배치되는 메인 테이블; 상기 원사 클리닝유닛과 이웃하게 상기 메인 테이블 상
에 탑재되며, 복수의 에어 분사홀에서 분사되는 에어(air)를 통해 제2 원사에 잔존 가능한 이물을 제거하는 이
물 제거부; 상기 원사 공급롤과 상기 원사 공급유닛 사이에 배치되되 상기 원사 공급롤에서 풀려 상기 원사 공
급유닛으로 향하는 제1 원사의 이동을 가이드하는 복수의 제1 가이드 홀을 구비하되 서브 테이블 상에 탑재되는
제1 원사 가이드 블록; 상기 이물 제거부와 상기 원사 클리닝유닛 사이의 상기 메인 테이블 상에 마련되며, 상
기 원사 회수롤 측으로 향하는 제2 원사의 이동을 가이드하는 복수의 제2 가이드 홀을 구비하는 제2 원사 가이
드 블록; 및 상기 이물 제거부와 상기 원사 회수롤 사이 영역에서 상기 메인 테이블 상에 탑재되며, 상기 제1
원사가 열을 받아 부풀어 올라 상기 제2 원사가 되도록 핫 워터(hot water)에 침지되는 열수 방식으로 상기 제1
원사에 직접 열접촉해서 상기 제1 원사를 가열하는 열수식 원사 가열부를 포함한다.
