출원 연월일 : 2020년 06월 16일

출 원 번 호 : 10-2020-0073003
공고 연월일 : 2021년 03월 10일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 02월 25일

청구범위의 항수 : 2
유 별 : E04D 13/17
발명의 명칭 : 옥상 스틸 방수 통풍시스템
존속기간(예정)만료일 : 2040년 06월 16일
2021년 03월 04일 등록
(45) 공고일자 2021년03월10일
(11) 등록번호 10-2226336
(24) 등록일자 2021년03월04일
(51) 국제특허분류(Int. Cl.)
 E04D 13/17 (2006.01)
(52) CPC특허분류
 E04D 13/172 (2013.01)
E04D 11/02 (2013.01)
(21) 출원번호 10-2020-0073003
(22) 출원일자 2020년06월16일
심사청구일자 2020년06월16일
(56) 선행기술조사문헌
JP10183914 A*
KR101699947 B1*
KR101766873 B1*
KR1020130001581 A
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
박**
경상북도 상주시 외답6길
(72) 발명자
박**
경상북도 상주시 외답6길
(74) 대리인
김영관
전체 청구항 수 : 총 2 항

심사관 : 김원배
(54) 발명의 명칭 옥상 스틸 방수 통풍시스템
(57) 요 약

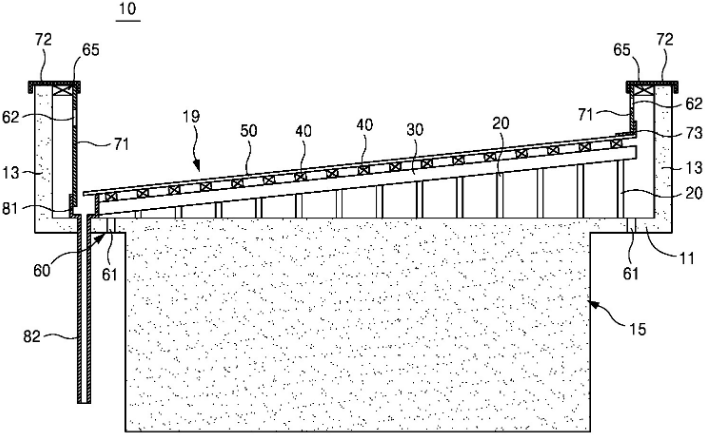

옥상 스틸 방수 통풍시스템에 관한 발명이다. 본 발명의 옥상 스틸 방수 통풍시스템은, 바닥과, 상기 바닥의 테
두리에 수직으로 형성되는 벽체를 구비하는 슬라브; 상기 벽체에 배치되는 파라펫(parapet); 상기 벽체와 상기
파라펫의 상부를 덮는 두겁(cover); 상기 바닥과 상기 벽체 사이에 배치되는 물받이; 상기 물받이에 연결되는 우
수관; 상기 바닥의 상부에 배치되는 경사 지지대와, 상기 경사 지지대를 지지하는 복수의 기둥과, 상기 경사 지
지대에 교차하게 상기 경사 지지대에 연결되는 복수의 강판 지지대와, 상기 강판 지지대 상에 배치되어 고정되는
강판을 구비하며, 상기 바닥과 상기 벽체 사이의 공간에 형성되고 방수를 담당하는 스틸 방수 구조체; 및 상기
바닥, 상기 벽체 및 상기 스틸 방수 구조체와 상호작용하게 형성되고, 상기 바닥, 상기 벽체 및 상기 스틸 방수
구조체를 경유해서 공기(air)가 순환되게 하는 공기 순환부를 포함하며, 상기 공기 순환부는, 상기 바닥의 일측
에 형성되는 제1 통풍구; 및 상기 파라펫에 형성되고 상기 제1 통풍구를 지난 공기가 순환하는 제2 통풍구를 포
함한다.
