출원 연월일 : 2020년 06월 16일

출 원 번 호 : 10-2020-0073213
공고 연월일 : 2021년 03월 05일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 02월 22일

청구범위의 항수 : 1
유 별 : A01G 9/02
발명의 명칭 : 다단형 화분
존속기간(예정)만료일 : 2040년 06월 16일
2021년 02월 27일 등록
(45) 공고일자 2021년03월05일
(11) 등록번호 10-2223944
(24) 등록일자 2021년02월27일
(51) 국제특허분류(Int. Cl.)
 A01G 9/02 (2019.01) A01G 9/04 (2006.01)
(52) CPC특허분류
 A01G 9/023 (2013.01)
A01G 9/04 (2013.01)
(21) 출원번호 10-2020-0073213
(22) 출원일자 2020년06월16일
심사청구일자 2020년06월16일
(56) 선행기술조사문헌
KR101127310 B1*
KR2020140002207 U*
KR1020010081757 A
KR2019970048923 U
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
경기도 수원시 팔달구
(72) 발명자
이**
경기도 수원시 팔달구
(74) 대리인
김영관
전체 청구항 수 : 총 1 항

심사관 : 신향원
(54) 발명의 명칭 다단형 화분
(57) 요 약
본 발명은 화분을 다단으로 설치하여 좁은 공간에서 다양한 식물의 재배 및 다양한 각도에서 관상이 가능하도록
한 다단형 화분에 관한 것이다.

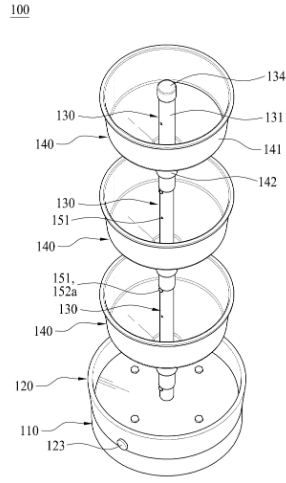

본 발명의 다단형 화분(100)은 바닥에 놓여지는 받침판(110)과, 상기 받침판의 상부에 고정된 물받이(120)와, 상
하로 분할 조립된 복수의 지지대(131)들로 이루어져 상기 물받이의 바닥면 중앙에 수직으로 고정되는 지주(130)
와, 중앙이 상기 지주를 상하로 관통하는 형태로 상기 지주에 끼워지는 복수의 단위화분(140)과, 상기 단위화분
들을 상기 지주에 이격되게 고정시키는 고정수단(150)을 포함한다.
