출원 연월일 2019년 07월 26일

출 원 번 호 10-2019-0091202

공고 연월일 2021년 01월 20일

공 고 번 호

특허결정(심결)연월일 2021년 01월 13일

청구범위의 항수 5

유 별  B21D 28/34

발명의 명칭 알루미늄 프로파일 천공장치

존속기간(예정)만료일 2039년 07월 26일

2021년 01월 14일 등록

(45) 공고일자 2021년01월20일 (11) 등록번호 10-2205492 (24) 등록일자 2021년01월14일

(51) 국제특허분류(Int. Cl.) B21D 28/34 (2006.01) B21D 28/32 (2006.01)

(52) CPC특허분류 B21D 28/34 (2013.01) B21D 28/32 (2013.01)

(21) 출원번호 10-2019-0091202 (22) 출원일자 2019년07월26일 심사청구일자 2019년07월26일

(56) 선행기술조사문헌 JP06206109 A* KR2020100007835 U* KR101621065 B1* *는 심사관에 의하여 인용된 문헌

(73) 특허권자

송**

경기도 김포시 유현로

(72) 발명자

송**

경기도 김포시 유현로

(74) 대리인 김영관

전체 청구항 수 : 총 5 항

심사관 : 김선락

(54) 발명의 명칭 알루미늄 프로파일 천공장치

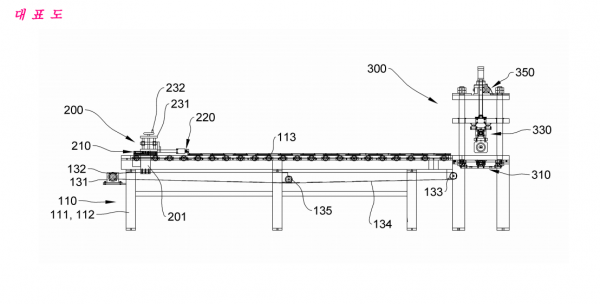

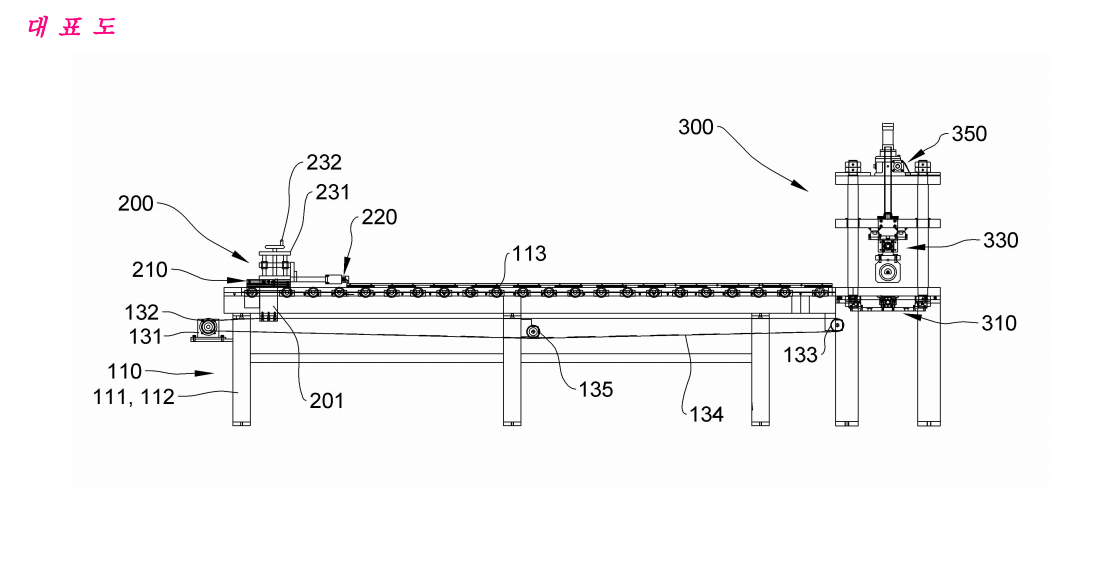

(57) 요 약

알루미늄 프로파일 천공장치에 관한 것으로, 이동시키고자 하는 알루미늄 프로파일이 안정되게 이동되도록 일정

간격으로 회전 가능하게 설치되는 다수의 롤러가 설치되는 지지부와, 상기 알루미늄 프로파일을 이동시킬 수 있

도록 상기 지지부의 일측에 설치되는 구동부로 이루어지는 프로파일 이송지지부; 상기 프로파일 이송지지부의 일

단에서 타단까지 이동 가능히도록 상기 프로파일 이송지지부의 상면에 이동 가능하게 설치되는 리니어이동부와,

이동시키고자 하는 알루미늄 프로파일의 초기 투입 위치를 조절 및 상기 알루미늄 프로파일을 파지하도록 상기

리니어이동부의 전면에 설치되는 파지클램프부재로 이루어지는 프로파일 이동부; 상기 프로파일 이송지지부의

선단에 설치되고, 상기 프로파일 이동부에 의해 설정된 거리만큼 이동되는 상기 알루미늄 프로파일의 양 측면에

각각 설치된 펀칭실린더부재에 의해 상기 알루미늄 프로파일의 양 측면을 펀칭하는 펀칭부;를 마련하여 알루미

늄 프로파일에 펀칭하고자 하는 설정된 간격으로 알루미늄 프로파일을 이동시킬 수 있고, 알루미늄 프로파일의

길이에 따라 펀칭하고자 하는 초기 위치를 자유로이 설정할 수 있으며, 알루미늄 프로파일에 구멍을 간편하게

형성할 수 있다는 효과가 얻어진다.
