출원 연월일 2018년 06월 12일

출 원 번 호 10-2018-0067117

특허결정(심결)연월일 2020년 12월 18일

청구범위의 항수 7

유 별 B24B 3/54

발명의 명칭 휴대용 전동식 칼갈이 장치

존속기간(예정)만료일 2038년 06월 12일

2020년 12월 22일 등록

(11) 공개번호 10-2019-0140553 (43) 공개일자 2019년12월20일

(51) 국제특허분류(Int. Cl.)

 B24B 3/54 (2006.01) B23B 45/00 (2006.01) B23B 51/08 (2006.01) B24B 19/00 (2006.01) B24B 23/02 (2006.01)

(52) CPC특허분류 B24B 3/54 (2013.01) B23B 45/003 (2013.01)B23B 51/08 (2013.01) B24B 19/001 (2013.01) B24B 23/02 (2013.01)

(21) 출원번호 10-2018-0067117 (22) 출원일자 2018년06월12일 심사청구일자 2018년06월12일

(71) 출원인

김**

경기도 용인시 수지구 신봉로

(72) 발명자

김**

경기도 용인시 수지구 신봉로

(74) 대리인 김영관

전체 청구항 수 : 총 8 항

(54) 발명의 명칭 휴대용 전동식 칼갈이 장치

(57) 요 약

본 발명은 휴대용 전동식 칼갈이 장치에 관한 것으로서, 일측에 숫돌부재가 고정되고, 타측으로 드릴비트가 형성

되어, 전동부에서 제공되는 회전력에 의해 상기 숫돌부재에서 연마작용이 수행되고, 타측의 드릴비트에 의해 천

공작업이 수행되도록 하는 칼갈이부를 제공함으로써, 하나의 드릴비트를 통해 연마 및 천공작업이 수행되는 1석

2조의 사용활용성을 극대화하는 데 그 목적이 있다.

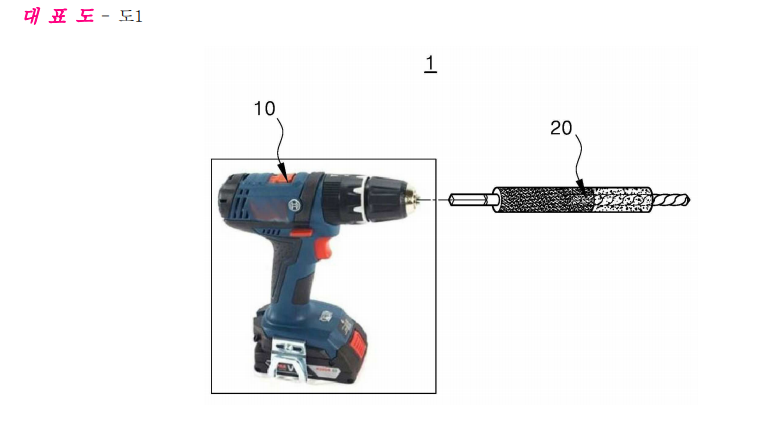

이를 위해 본 발명은, 회전력을 제공하는 전동부(10); 및 상기 전동부(10)에 착탈되게 구성되어 연마작용을 수행

하는 칼갈이부(20)를 포함하고; 상기 칼갈이부(20)는 연마작용을 수행하는 숫돌부재(210); 및 상기 전동부(10)에

구성되는 척에 일단이 고정되고, 상기 숫돌부재(210)가 일측에 구성되며, 상기 전동부(10)에서 제공되는 회전력

에 의해 회전되면서 천공작업을 수행하도록 구성되는 드릴비트(220);를 포함하는 것을 특징으로 한다.
