"필터프레스 탈수기용 안전장치"

안전장치 안전사고방지 탈수기장치 필터프레스장치 특허등록 특허신청방법 절차 대행 최저수수료 무료출장상담

"필터프레스 탈수기용 안전장치"

출원 연월일 2020년 07월 06일

출 원 번 호 10-2020-0082870

공고 연월일 2020년 12월 21일

공 고 번 호

특허결정(심결)연월일 2020년 12월 14일

청구범위의 항수 3

유 별 B01D 25/127

발명의 명칭  필터프레스 탈수기용 안전장치

존속기간(예정)만료일 2040년 07월 06일

2020년 12월 15일 등록

(45) 공고일자 2020년12월21일 (11) 등록번호 10-2193514 (24) 등록일자 2020년12월15일

(51) 국제특허분류(Int. Cl.) B01D 25/127 (2006.01) C02F 11/122 (2019.01)

(52) CPC특허분류 B01D 25/127 (2013.01) C02F 11/122 (2020.05)

(21) 출원번호 10-2020-0082870 (22) 출원일자 2020년07월06일 심사청구일자 2020년07월06일

(56) 선행기술조사문헌

JP2003305312 A* KR100926958 B1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

주*****

경기도 평택시 청북면 고렴길

(72) 발명자

한**

서울특별시 마포구 백범로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 강대출

(54) 발명의 명칭 필터프레스 탈수기용 안전장치

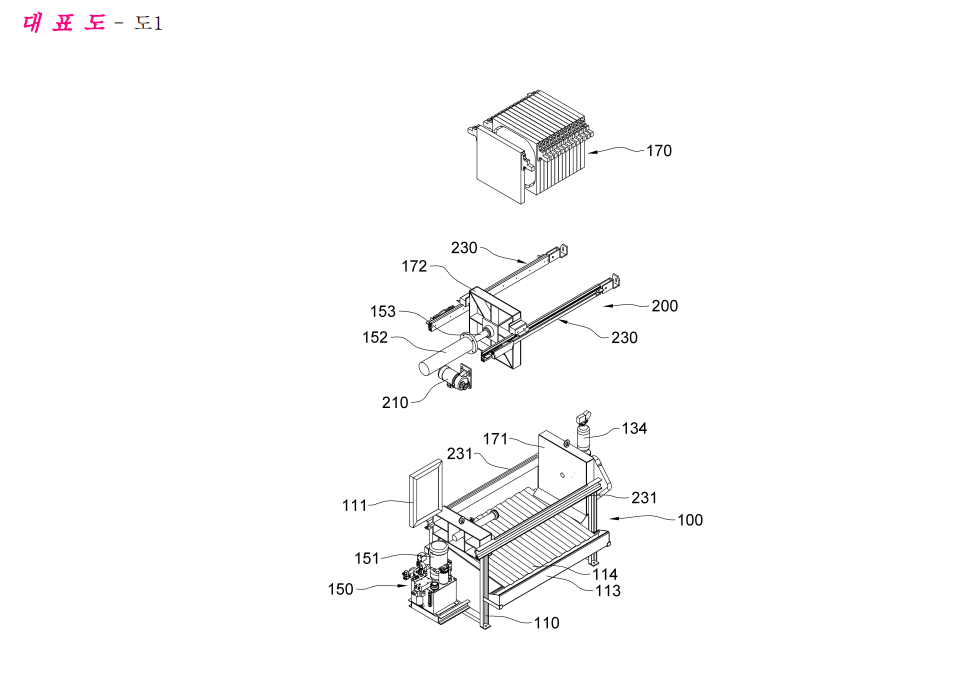

(57) 요 약

필터프레스 탈수기용 안전장치에 관한 것으로, 다수의 서포트로 이루어지고, 필터플레이트에 슬러지를 공급하도

록 상기 서포트의 일측에 설치되는 슬러지공급부와, 상기 필터플레이트를 압착시켜 슬러지로부터 오염원을 탈수

시키는 유압작동부가 구비된 프레임 어셈블리; 상기 필터플레이트의 압착이 끝난 후 상기 필터플레이트를 후퇴시

킬 수 있도록 설치되는 기어드모터와, 상기 슬러지공급부와 상기 유압작동부 사이에 길이 방향으로 설치되는 프

로파일부재와, 상기 기어드모터의 구동에 의해 상기 필터플레이트를 후퇴시키도록 무한궤도 상으로 설치되는 체

인과, 상기 체인에 의해 상기 필터플레이트를 이송 시키도록 상기 프로파일부재의 외면에 이동 가능하게 설치되

는 이송부재가 구비된 필터플레이트용 이송어셈블리;를 마련하여 다수의 필터플레이트를 이송 시키는 체인을 프

로ㅍ일 내에 설치함으로써 체인이 외부로 노출되지 않게 설치되고, 이로 인해 작업자 등의 끼임에 따른 안전사고

를 방지할 수 있다는 효과가 얻어진다.
