"차량의 케이블 고정 및 흡음차단용 에이필러 그로메트"

차량장치 케이블고정 흡음차단용 그로메트 특허등록 특허신청절차 대행 최저수수료 무료출장상담

"차량의 케이블 고정 및 흡음차단용 에이필러 그로메트"

출원 연월일 2018년 11월 28일

출 원 번 호 20-2018-0005481

등록결정(심결)연월일 2020년 09월 01일

청구범위의 항수 1

유 별  B60R 16/02

등록의 구분

고안의 명칭 차량의 케이블 고정 및 흡음차단용 에이필러 그로메트

존속기간(예정)만료일 2028년 11월 28일

2020년 11월 20일 등록

(11) 공개번호 20-2020-0001173 (43) 공개일자 2020년06월05일

(51) 국제특허분류(Int. Cl.)

B60R 16/02 (2006.01) B60R 11/00 (2006.01) B60R 13/08 (2006.01) B62D 25/04 (2006.01) H01B 17/58 (2006.01)

(52) CPC특허분류

 B60R 16/0222 (2013.01) B60R 13/0846 (2013.01)B60R 16/0215 (2013.01) B62D 25/04 (2013.01)

H01B 17/583 (2013.01) B60R 2011/0022 (2013.01) B60R 2011/0063 (2013.01) B60Y 2306/09 (2013.01)

(21) 출원번호 20-2018-0005481 (22) 출원일자 2018년11월28일 심사청구일자 2018년11월28일

(71) 출원인

덕***

경기도 화성시 정남면 내향로

(72) 고안자

이**

경기도 화성시 정남면 내향로

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

(54) 고안의 명칭

차량의 케이블 고정 및 흡음차단용 에이필러 그로메트

(57) 요 약

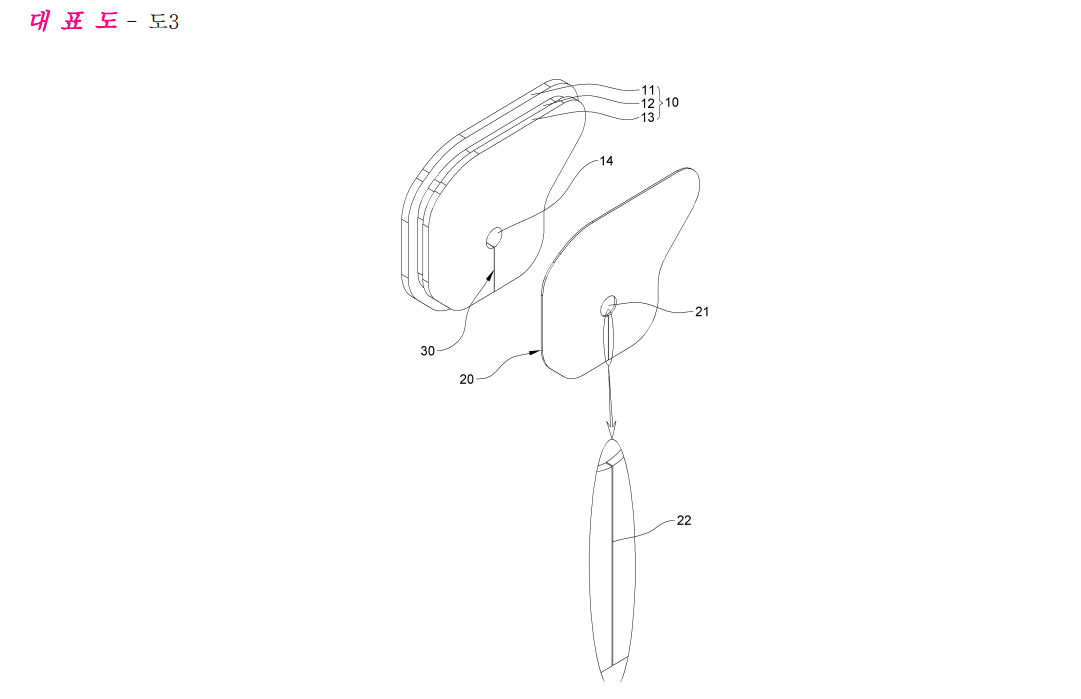

차량의 케이블 고정 및 흡음차단용 에이필러 그로메트에 관한 것으로, 소정의 크기 및 형상으로 형성되는 제1 플

레이트, 상기 제1 플레이트와 동일한 형상으로 이루어지며, 상기 제1 플레이트보다 작은 크기로 제2 플레이트,

상기 제1 플레이트와 동일한 형상으로 이루어지며, 상기 제1 플레이트보다는 작고 상기 제2 플레이트보다 큰 크

기의 제3 플레이트로 이루어지며, 상기 제1 플레이트, 상기 제2 플레이트 및 상기 제3 플레이트에 케이블이 수용

되도록 소정의 직경으로 케이블 수용홈부가 형성된 필러 플러그부재; 소음발생원으로부터 유입되는 소음을 차단

하도록 상기 필러 플러그부재의 일면에 소음발생원을 향해 설치되는 소음흡음부재; 케이블을 끼울 수 있도록 상

기 케이블 수용홈부로부터 상기 필러 플러그부재의 일단까지 절개되는 절개부; 상기 절개부가 서로 부착되도록

상기 절개부의 일면에 부착되는 테이프부재;를 마련하여 종래의 폴리에틸렌 폼으로 이루어진 필러 플러그부재에

비하여 엔진룸 등과 같은 소음발생원에서 발생된 소음이 차량의 실내로 유입되는 것을 감소시킬 수 있고, 이로

인해 차량의 실내를 보다 소음이 없는 환경으로 조성할 수 있다는 효과가 얻어진다.
