"차량 충격 흡수 장치"

안전장치 차량장치 충격흡수장치 특허등록 특허내는법 신청방법 절차 대행 최저수수료 무료출장상담

"차량 충격 흡수 장치"

출원 연월일 2019년 04월 02일

출 원 번 호 10-2019-0038195

특허결정(심결)연월일 2020년 11월 10일

청구범위의 항수 8

유 별 E01F 15/14

발명의 명칭 차량 충격 흡수 장치

존속기간(예정)만료일 2039년 04월 02일

2020년 11월 17일 등록

(11) 공개번호 10-2020-0116621 (43) 공개일자 2020년10월13일

(51) 국제특허분류(Int. Cl.) E01F 15/14 (2006.01)

(52) CPC특허분류 E01F 15/143 (2013.01) E01F 15/148 (2013.01)

(21) 출원번호 10-2019-0038195

(22) 출원일자 2019년04월02일

심사청구일자 2019년04월02일

(71) 출원인

오**

경상남도 양산시 물금읍

(72) 발명자

오**

경상남도 양산시 물금읍

(74) 대리인 김영관

전체 청구항 수 : 총 8 항

(54) 발명의 명칭 차량 충격 흡수 장치

(57) 요 약

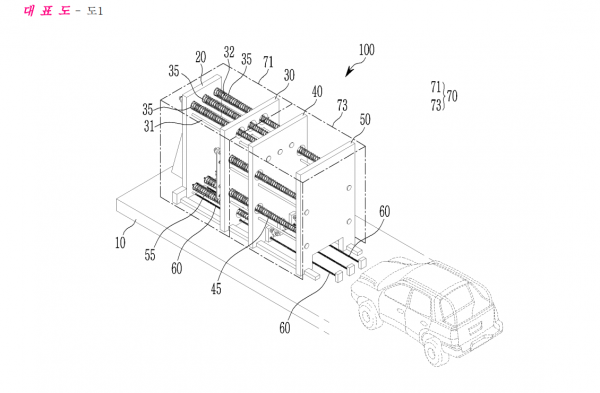

차량 충격 흡수 장치가 개시된다. 차량 충격 흡수 장치는, 지면의 상측에 돌출 설치되는 지지부와, 지지부의 측

면에서 지면를 따라 슬라이딩 가능하게 설치되는 제1 슬라이더와,일측은 지지부의 측면에 지지되고 타측은 제1

슬라이더를 통과하여 설치되며 다단 길이 가변되는 제1 가이드관과, 제1 가이드관의 외부에 삽입된 상태로 탄성

압축 가능하게 설치되는 제1 스프링부재와, 제1 슬라이더에 이격된 상태로 지면에 슬라이딩 가능하게 설치되며

제1 가이드관의 타측이 접촉 지지되는 제2 슬라이더와, 제2 슬라이더에 이격된 상태로 지면 상에서 슬라이딩 가

능하게 설치되며 측면에는 차량의 돌충 압력이 전달되는 제3 슬라이더와, 일측은 제1 슬라이더의 측면에 접촉 지

지되고 타측은 제2 슬라이더를 통과하여상기 제3 슬라이더의 측면에 고정되며 다단 길이 가변되게 설치되는 제2

가이드관과, 제2 가이드관의 외부에 삽입된 상태로 탄성 압축 가능하게 설치되는 제2 스프링부재와, 지지부와 제

3 슬라이더의 사이를 덮는 덮개부를 포함한다
