"방폭형 플러그 및 리셉터클"

장치 구조 폭발방지장치 플러그 및 리셉터클 특허등록 특허내기 특허내는법 신청 대행 최저수수료 무료출장상담

"방폭형 플러그 및 리셉터클"

출원 연월일 2019년 12월 30일

출 원 번 호 10-2019-0178477

공고 연월일 2020년 11월 16일

공 고 번 호

특허결정(심결)연월일 2020년 11월 06일

청구범위의 항수 1

유 별 H01R 13/533

발명의 명칭 방폭형 플러그 및 리셉터클

존속기간(예정)만료일 2039년 12월 30일

2020년 11월 10일 등록

(45) 공고일자 2020년11월16일 (11) 등록번호 10-2179441 (24) 등록일자 2020년11월10일

(51) 국제특허분류(Int. Cl.) H01R 13/533 (2006.01) H01R 13/621 (2006.01)

(52) CPC특허분류 H01R 13/533 (2013.01) H01R 13/621 (2013.01)

(21) 출원번호 10-2019-0178477 (22) 출원일자 2019년12월30일 심사청구일자 2019년12월30일

(56) 선행기술조사문헌

JP2004355664 A* JP2541481 Y2* KR200396842 Y1* US04553000 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

나***

경기도 광주시 초월읍 산수로

(72) 발명자

김**

경기도 광주시 초월읍 산수로

유**

경기도 광주시 초월읍 산수로

(74) 대리인 김영관

전체 청구항 수 : 총 1 항

심사관 : 김은경

(54) 발명의 명칭 방폭형 플러그 및 리셉터클

(57) 요 약

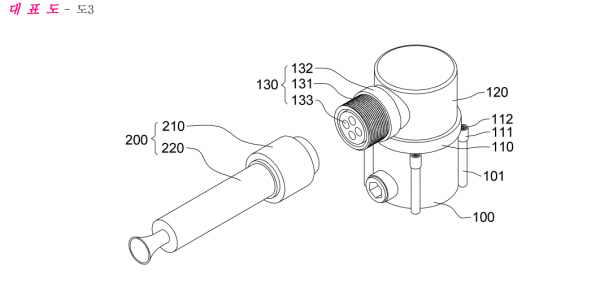

방폭형 플러그 및 리셉터클에 관한 것으로, 리셉터클을 설치하고자 하는 위치에 고정시킬 수 있도록 소정의 직경

으로 형성되는 리셉터클 베이스부; 상기 리셉터클 베이스의 상부에 소정의 높이로 형성되는 리셉터클 결합부; 상

기 리셉터클 결합부의 상면에 소정의 직경으로 형성되는 리셉터클 몸체부; 상기 리셉터클 몸체부의 외측으로 연

장 형성되는 플러그 삽입부; 상기 플러그 삽입부에 결합되는 플러그부재; 상기 플러그부재를 상기 플러그 삽입부

에 체결 시킬 수 있도록 상기 플러그부재에 결합되는 마개;를 마련하여 리셉터클의 플러그 삽입부를 외부와 차단

시킬 수 있고, 플러그부재의 결합 및 분리 시 마개가 플러그 삽입부 및 플러그부재를 외부와 차딘시켜 주어 스프

크 등이 외부로 방출되는 것을 방지할 수 있으며, 이로 인해 리셉터클과 플러그부재로 인한 스파크가 외부로 누

출되지 않아 방폭할 수 있다는 효과가 얻어진다.
