"레이저 램프 백색 변환 장치 및 변환 방법"

레이저램프장치 백색변환장치 변환방법 특허등록 특허내기 특허내는법 신청 대행 최저수수료 무료출장상담

"레이저 램프 백색 변환 장치 및 변환 방법"

출원 연월일 2018년 11월 28일

출 원 번 호 10-2018-0149843

특허결정(심결)연월일 2020년 08월 12일

청구범위의 항수 5

유 별 F21K 9/20

발명의 명칭 레이저 램프 백색 변환 장치 및 변환 방법

존속기간(예정)만료일 2038년 11월 28일

2020년 11월 12일 등록

(11) 공개번호 10-2020-0063742 (43) 공개일자 2020년06월05일

(51) 국제특허분류(Int. Cl.)

F21K 9/20 (2016.01) F21K 9/60 (2016.01) F21V 14/02 (2006.01) F21V 29/67 (2014.01)

 F21V 29/70 (2014.01) F21Y 115/30 (2016.01) H01S 5/00 (2019.01) H01S 5/024 (2006.01)

(52) CPC특허분류

F21K 9/20 (2016.08) F21K 9/60 (2016.08)F21V 14/02 (2013.01) F21V 29/67 (2015.01)

F21V 29/70 (2015.01) H01S 5/005 (2013.01) H01S 5/02476 (2013.01) F21Y 2115/30 (2016.08)

(21) 출원번호 10-2018-0149843 (22) 출원일자 2018년11월28일 심사청구일자 2018년11월28일

(71) 출원인

신**

경기도 안양시 만안구 와룡로

(72) 발명자

신**

경기도 안양시 만안구 와룡로

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

(54) 발명의 명칭 레이저 램프 백색 변환 장치 및 변환 방법

(57) 요 약

본 발명은 블루 레이저 다이오드의 청색 광을 백색광으로 변환할 수 있는 레이저 램프 백색 변환

 장치 및 변환 방법을 개시한다.

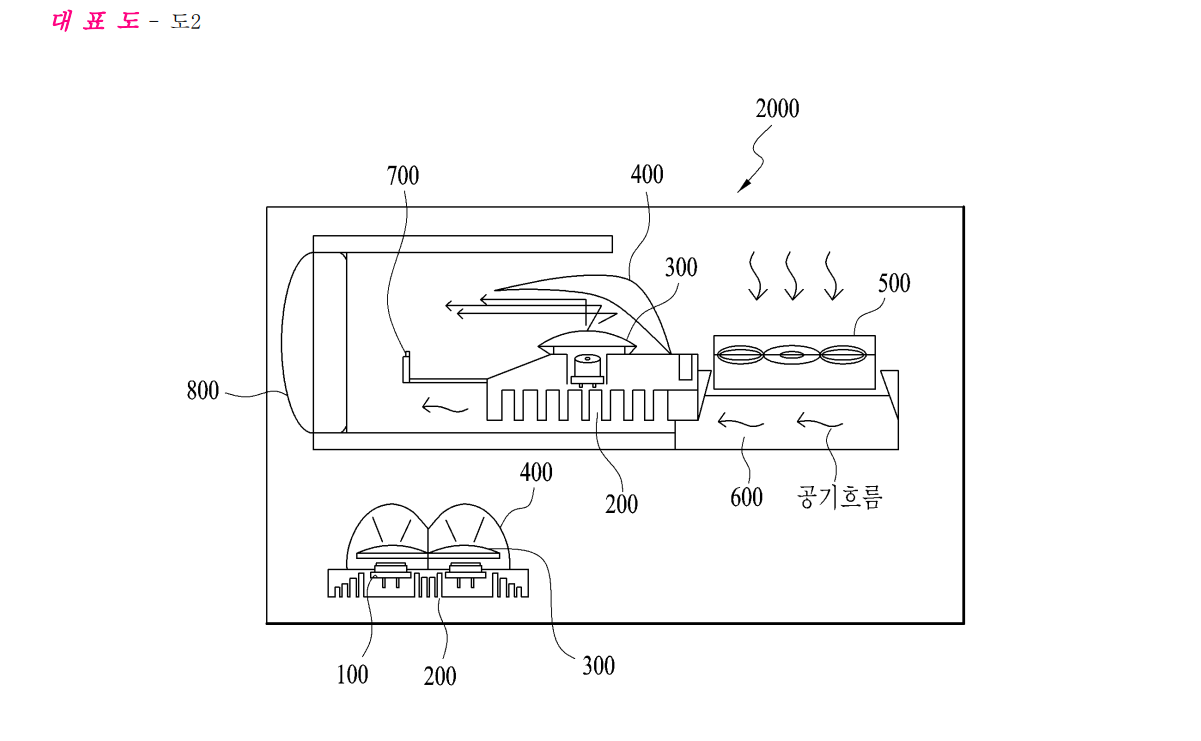

본 발명의 변환 장치는, 상기 레이저 램프 백색 변환 장치의 최 우측에 설치되어 외기를 흡입 또는 방출하는 외

기 순환 팬; 백색 광을 방출하는 레이저 다이오드부; 상기 레이저 다이오드부 하단에 설치되어 상기 레이저 다이

오드부에서 방출되는 열을 방출하는 히트 싱크; 상기 레이저 다이오드부의 상단에 설치되어 상기 레이저 다이오

드부에서 방출되는 백색광을 확산하는 반원형으로 형성된 확산렌즈부; 상기 확산렌즈부의 상단에 설치되어 상기

확산렌즈부에서 확산되어온 백색 레이저 광을 반사시키는 갓 모양의 반사판; 상기 히트 싱크의 전방으로 이격되

어 설치된 온도 센서; 및 상기 온도 센서 전방에 설치된 레이저 램프 변환 장치의 최선단을 형성하며, 상기 반사

판으로부터 반사된 백색 레이저 광을 집속 조사하는 볼록렌즈부를 구비하여 이제까지 구현되지 않았던 레이저 다

이오드의 청색광을 백색광으로 구현하여 자동차 헤드 램프나 가정 또는 사무실 등에서 기존의 형광 램프나 LED

등보다 훨씬 효율적인 백색광원을 실현할 수 있다.
