"자동차 부품 조립 및 검사장치"

자동차검사장치 부품검사장치 자동차부품조립 특허 특허등록 신청 대행 최저수수료 베테랑변리사 최저수수료 무료출장상담

"자동차 부품 조립 및 검사장치"

출원 연월일  2020년 04월 28일

출 원 번 호 10-2020-0051123

공고 연월일 2020년 11월 05일

공 고 번 호

특허결정(심결)연월일 2020년 10월 27일

청구범위의 항수 4

유 별 B62D 65/02

발명의 명칭 자동차 부품 조립 및 검사장치

존속기간(예정)만료일 2040년 04월 28일

2020년 10월 29일 등록

(45) 공고일자 2020년11월05일 (11) 등록번호 10-2174073 (24) 등록일자 2020년10월29일

(51) 국제특허분류(Int. Cl.)

B62D 65/02 (2006.01) B25J 11/00 (2006.01)

B62D 65/00 (2006.01) F02M 37/04 (2019.01) G01M 13/00 (2019.01)

(52) CPC특허분류

 B62D 65/022 (2013.01) B25J 11/005 (2013.01)B62D 65/005 (2013.01)

B62D 65/026 (2013.01) F02M 37/04 (2019.02) G01M 13/00 (2019.01)

(21) 출원번호 10-2020-0051123 (22) 출원일자 2020년04월28일 심사청구일자 2020년04월28일

(56) 선행기술조사문헌

JP2015150682 A* KR101821163 B1* KR200338489 Y1 JP10224026 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

엔**

인천광역시 남동구 승기천로

(72) 발명자

김**

인천광역시 연수구 송도문화로

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

심사관 : 이광제

(54) 발명의 명칭 자동차 부품 조립 및 검사장치

(57) 요 약

본 발명은 자동차 부품 조립 및 검사장치에 관한 것으로서, 연료펌프용 아웃렛 부품과 부싱의 조립작업 및 검사

공정이 자동으로 이루어질 수 있도록 하여 제품의 생산성 및 신뢰성을 향상시키기 위한 것이다.

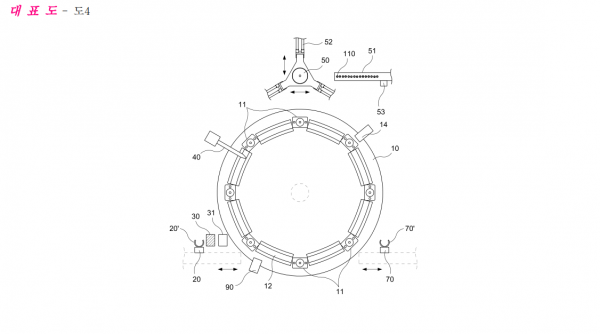

이를 실현하기 위한 본 발명은, 일방향으로 회전 구동이 이루어지되 상부에는 아웃렛 부품(100)의 안착이 가능한

다수의 부품 안착부(11)가 둘레를 따라 일정 간격으로 구비된 회전지그판(10)과; 상기 부품 안착부(11)에 아웃렛

부품(100)을 이송 안착시키는 아웃렛 공급로봇(20)과; 상기 아웃렛 공급로봇(20)에 의한 이송이 이루어지는 과정

에서 아웃렛 부품(100)의 불량 상태를 검사하는 비전 검사부(30)와; 상기 부품 안착부(11)의 이동 경로에서 아웃

렛 부품(100)의 유무를 감지하는 부품 감지센서(40)와; 상기 부품 안착부(11)에 안착된 아웃렛 부품(100)에 부싱

(110)을 이동 안착시키는 부싱 공급로봇(50)과; 상기 부싱(110)이 안착된 아웃렛 부품(100)에 에어를 분사하여

통과하는 에어 양에 따라 양품 또는 불량 여부 판단이 이루어지는 에어 분사부(60)와; 상기 아웃렛 부품(100)을

부품 안착부(11)로 부터 분리시킨 후 배출구 측으로 이송 배출시키는 조립부품 배출로봇(70);을 포함하는 구성을

이루는 것을 특징으로 한다.
