출원 연월일  2020년 05월 07일

출 원 번 호 10-2020-0054358

공고 연월일  2020년 11월 04일

공 고 번 호

특허결정(심결)연월일 2020년 10월 28일

청구범위의 항수 3

유 별  B60H 3/06

발명의 명칭  차량용 공기청정기

존속기간(예정)만료일  2040년 05월 07일

2020년 10월 29일 등록

(45) 공고일자 2020년11월04일 (11) 등록번호 10-2174277 (24) 등록일자 2020년10월29일

(51) 국제특허분류(Int. Cl.)

 B60H 3/06 (2006.01) A61L 9/22 (2006.01) B60N 2/879 (2018.01)

 F24F 110/10 (2018.01) F24F 13/20 (2006.01) F24F 13/28 (2006.01)

(52) CPC특허분류

B60H 3/0658 (2013.01) A61L 9/22 (2013.01)B60N 2/879 (2018.02)

F24F 11/52 (2018.01) F24F 13/20 (2013.01) F24F 13/28 (2013.01)

F24F 13/32 (2013.01) F24F 2110/10 (2018.01) F24F 2110/50 (2018.01)

(21) 출원번호 10-2020-0054358 (22) 출원일자 2020년05월07일 심사청구일자 2020년05월07일

(56) 선행기술조사문헌

CN209240835 U* KR200439787 Y1* KR1020050115343 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

장**

경기도 시흥시 배곧로

(72) 발명자

장**

경기도 시흥시 배곧로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 김영훈

(54) 발명의 명칭 차량용 공기청정기

(57) 요 약

본 발명은 차량의 내부에 견고하게 고정하면서도, 차량 내부의 공기를 효과적으로 정화할 수 있도록 된 새로운

구조의 차량용 공기청정기에 관한 것이다.

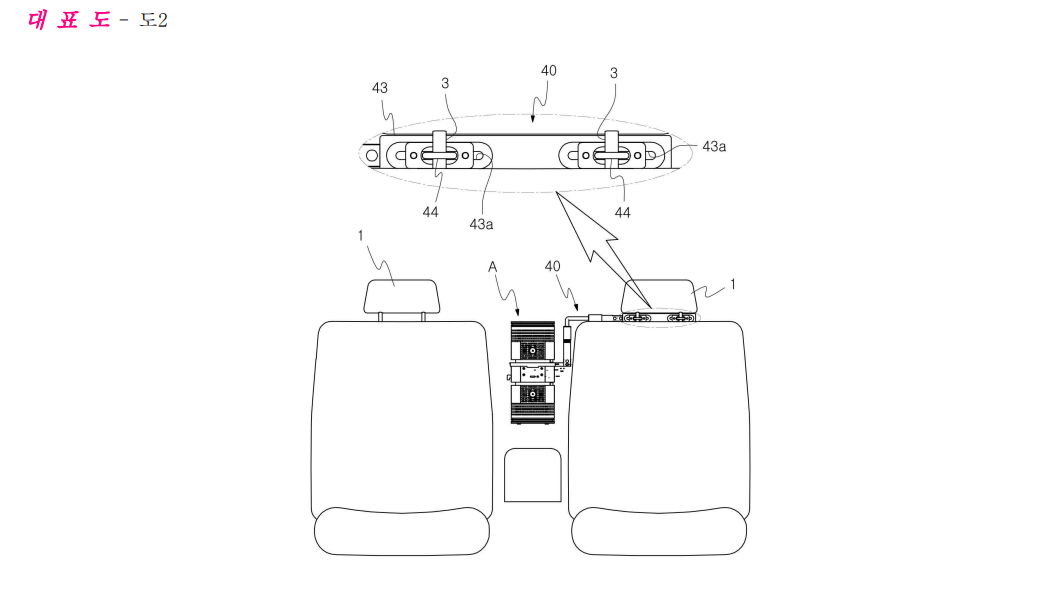

본 발명에 따른 차량용 공기청정기는 상기 고정대(40)를 이용하여 본체(A)를 운전석과 조수석의 사이 공간에 고

정할 수 있음으로, 견고하게 고정할 수 있을 뿐 아니라, 설치공간을 확보하는 것이 매우 용이하고, 공기청정기의

크기를 크게 할 수 있는 장점이 있다.

그리고, 상기 본체(A)는 상하면에 상하방향으로 연장된 상하측 회전축(11a,11b)이 구비된 지지부(10)와, 상기 지

지부(10)의 상측에 측방향으로 방향조절가능하게 결합된 제1 정화유닛(20)과, 상기 지지부(10)의 하측에 측방향

으로 방향조절가능하게 결합된 제2 정화유닛(30)으로 구성되어, 다량의 공기를 정화처리할 수 있을 뿐 아니라,

상기 제1 정화유닛(20)과 제2 정화유닛(30)을 측방향으로 회전시켜 정화된 공기가 배출되는 배기공(21f,31f)의

방향을 조절함으로써, 정화된 공기가 차량의 내부 구석까지 효과적으로 전달되도록 할 수 있는 장점이 있다.
