"고주파 유도 가열 보일러"

가열장치 보일러 고주파보일러 특허등록 특허대행 절차 출원 베테랑변리사 최저수수료 무료출장상담

"고주파 유도 가열 보일러"

출원 연월일 2020년 03월 27일

출 원 번 호 10-2020-0037186

공고 연월일  2020년 11월 04일

공 고 번 호

특허결정(심결)연월일 2020년 10월 28일

청구범위의 항수 1

유 별 F24H 1/16

발명의 명칭 고주파 유도 가열 보일러

존속기간(예정)만료일 2040년 03월 27일

2020년 10월 29일 등록

(45) 공고일자 2020년11월04일 (11) 등록번호 10-2174356 (24) 등록일자 2020년10월29일

(51) 국제특허분류(Int. Cl.) F24H 1/16 (2006.01) F24D 13/04 (2006.01)

 F24H 1/12 (2006.01) F24H 9/18 (2006.01) F24H 9/20 (2006.01) H05B 6/10 (2006.01)

(52) CPC특허분류

 F24H 1/162 (2013.01) F24D 13/04 (2013.01)F24H 1/122 (2013.01)

F24H 9/1818 (2013.01) F24H 9/2028 (2013.01) H05B 6/108 (2013.01) F24H 2250/08 (2013.01)

(21) 출원번호 10-2020-0037186 (22) 출원일자 2020년03월27일 심사청구일자 2020년03월27일

(56) 선행기술조사문헌

KR101334110 B1* KR1020100111337 A* KR200352635 Y1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

제주특별자치도 제주시 신선동길

(72) 발명자

김**

제주특별자치도 제주시 신선동길

(74) 대리인 김영관

전체 청구항 수 : 총 1 항

심사관 : 이홍민

(54) 발명의 명칭 고주파 유도 가열 보일러

(57) 요 약

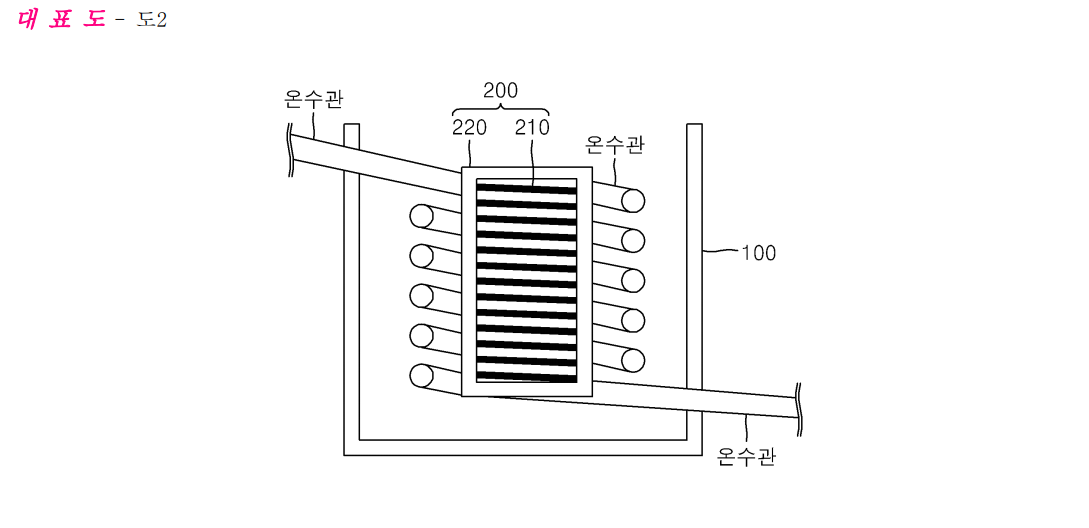

본 발명의 실시 형태는 내부 공간을 가지는 히터 탱크; 히터 탱크의 내부 공간에 마련되어, 유도 코일에서 발생

되는 고주파를 통해 가열되는 고주파 유도 가열기; 상기 히터 탱크와 고주파 유도 가열기 사이에 위치하며, 히터

탱크의 일측으로 유입된 온수관이 히터 탱크의 타측으로 유출되는 온수관; 상기 고주파 유도 가열기의 유도 코일

에 고주파를 발생시키는 고주파 유도 가열을 통하여 상기 히터 탱크와 고주파 유도 가열기 사이에 위치한 온수관

을 가열시키는 제어를 수행하는 제어기;를 포함할 수 있다.
