출원 연월일 2020년 05월 15일
출 원 번 호 10-2020-0058626
공고 연월일 2020년 10월 13일
공 고 번 호
특허결정(심결)연월일 2020년 10월 05일
청구범위의 항수 5
유 별 E05F 3/06
발명의 명칭 스프링이 구비된 도어 클로저
존속기간(예정)만료일 2040년 05월 15일
2020년 10월 06일 등록
(45) 공고일자 2020년10월13일
(11) 등록번호 10-2165203
(24) 등록일자 2020년10월06일
(51) 국제특허분류(Int. Cl.)
E05F 3/06 (2006.01) E05F 5/02 (2006.01)
(52) CPC특허분류
E05F 3/06 (2013.01)
E05F 5/02 (2013.01)
(21) 출원번호 10-2020-0058626
(22) 출원일자 2020년05월15일
심사청구일자 2020년05월15일
(56) 선행기술조사문헌
KR101488522 B1
KR200372655 Y1
KR1020030004633 A
(73) 특허권자
이**
서울특별시 강북구 숭인로
이**
서울특별시 강북구 숭인로
(72) 발명자
이**
서울특별시 강북구 숭인로
이**
서울특별시 강북구 숭인로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
심사관 : 김성우
(54) 발명의 명칭 스프링이 구비된 도어 클로저
(57) 요 약
본 발명은 스프링이 구비된 도어 클로저에 관한 것으로서, 내부에서 스프링에 의한 동작 제어가 이루어질 수 있
는 개선된 구조를 이루도록 하여 기존 오일 사용에 따른 누유, 오염발생 및 화재발생의 문제가 해소될 수 있도록
하기 위한 것이다.

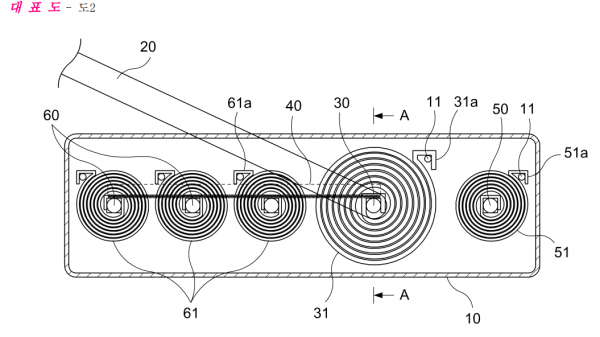

이를 실현하기 위한 본 발명은, 작동아암(20)의 일단부와 연결이 이루어지는 회동축(30)이 구비된 본체 하우징
(10)과; 상기 회동축(30) 상에 구성된 메인 스프링(31)과; 상기 회동축(30) 상에 구성된 메인 기어부(32)와; 상
기 메인 기어부(32)와 치합된 상태에서 전후진 방향으로 직선 왕복운동 가능하게 구비된 작동 기어블럭(40)과;
상기 작동 기어블럭(40)의 후진방향 이동시 치합이 이루어지는 백체크 기어부(52)가 구성된 제1 피동축(50)과;
상기 제1 피동축(50)상에 구비된 백체크 스프링(51)과; 상기 작동 기어블럭(40)의 전진방향 이동시 치합이 이루
어지는 딜레이드 액션 기어부(62)가 구성된 제2 피동축(60)과; 상기 제2 피동축(60)상에 구비된 딜레이드 액션
스프링(61);을 포함하는 구성을 이루는 것을 특징으로 한다.
