출원 연월일 2020년 07월 06일

출 원 번 호 20-2020-0002408

공고 연월일 2020년 10월 06일

공 고 번 호

등록결정(심결)연월일 2020년 09월 24일

청구범위의 항수 5

유 별 B08B 9/043

등록의 구분

존속기간(예정)만료일 2030년 07월 06일

2020년 09월 25일 등록

(45) 공고일자 2020년10월06일 (11) 등록번호 20-0492400 (24) 등록일자 2020년09월25일

(51) 국제특허분류(Int. Cl.) B08B 9/043 (2006.01) B08B 1/00 (2006.01) G10D 7/08 (2006.01)

(52) CPC특허분류 B08B 9/043 (2013.01) B08B 1/006 (2013.01) G10D 7/08 (2013.01)

(21) 출원번호 20-2020-0002408 (22) 출원일자 2020년07월06일 심사청구일자 2020년07월06일

(56) 선행기술조사문헌 JP3714472 B2 KR1020160133787 A KR200471448 Y1 KR1020110043954 A

(73) 실용신안권자

김**

경기도 고양시 일산동구 강송로

(72) 고안자

김**

경기도 고양시 일산동구 강송로

(74) 대리인 김영관

전체 청구항 수 : 총 5 항

심사관 : 김정현

(54) 고안의 명칭 색소폰 청소기구

(57) 요 약

본 고안은 색소폰 청소기구에 관한 것으로서, 원추형 및 곡선 형상을 이루는 악기 내부의 청소작업이 용이하면서

도 보다 효과적으로 이루어질 수 있도록 하여 색소폰의 청결 관리에 도움을 주기 위한 것이다.

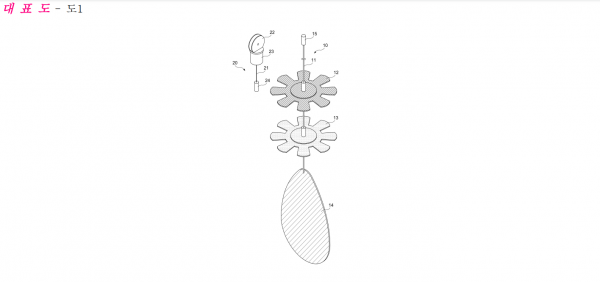

이를 실현하기 위한 본 고안은, 색소폰(100)의 내부 청소를 위한 청소유닛(10)과, 상기 청소유닛(10)을 견인하기

위한 견인유닛(20)으로 이루어지는 색소폰 청소기구에 있어서, 상기 청소유닛(10)은, 일정 길이를 이루는 제1와

이어(11)에 흡수성 재질의 청소천(12,13,14)이 구비됨과 함께 일단부에는 자석(15)이 연결 구성되고; 상기 견인

유닛(20)은, 일정 길이를 이루는 제2와이어(21)의 일단부에 상기 자석(15)의 자력에 의한 부착이 이루어지도록

금속구(24)가 연결 구성됨과 함께 타단부에는 제2와이어(21)가 감겨지는 권취수단(22)이 구성된 것을 특징으로

한다.
