"매립박스 고정용 브래킷"

지지대 구조체 고정용브래킷 특허등록 특허대행 신청 절차 베테랑변리사 최저수수료 무료출장상담

"매립박스 고정용 브래킷"

출원 연월일 2019년 03월 22일

출 원 번 호 10-2019-0032756

특허결정(심결)연월일 2020년 03월 10일

청구범위의 항수  2

유 별 H02G 3/36

발명의 명칭 매립박스 고정용 브래킷

존속기간(예정)만료일  2039년 03월 22일

2020년 09월 28일 등록

(11) 공개번호 10-2020-0112383 (43) 공개일자 2020년10월05일

(51) 국제특허분류(Int. Cl.) H02G 3/36 (2006.01) H02B 1/40 (2006.01)

(52) CPC특허분류 H02G 3/36 (2013.01) H02B 1/40 (2013.01)

(21) 출원번호 10-2019-0032756 (22) 출원일자 2019년03월22일 심사청구일자 2019년03월22일

(71) 출원인

주*****

경기도 하남시 조정대로

(72) 발명자

박**

경기도 하남시 미사강변대로

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

(54) 발명의 명칭 매립박스 고정용 브래킷

(57) 요 약

본 발명은 상기 분전함(10)을 콘크리트 벽체의 내부에 매립하기 위하여 거푸집 내에 설치된 철근(30)이 삽입되는

상기 제1체결구(200), 제2체결구(30) 및 제3체결구(400)가 구비됨으로써, 별도로 볼트(20)나 끈 등으로 상기 분

전함(10)을 고정할 필요 없이 철근(30)에 고정할 수 있어 작업을 간단하게 하고, 작업 시간을 단추시킬 수 있는

매립박스 고정용 브래킷을 제공하기 위한 것이다.

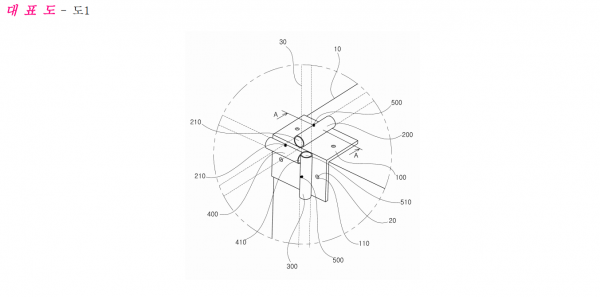

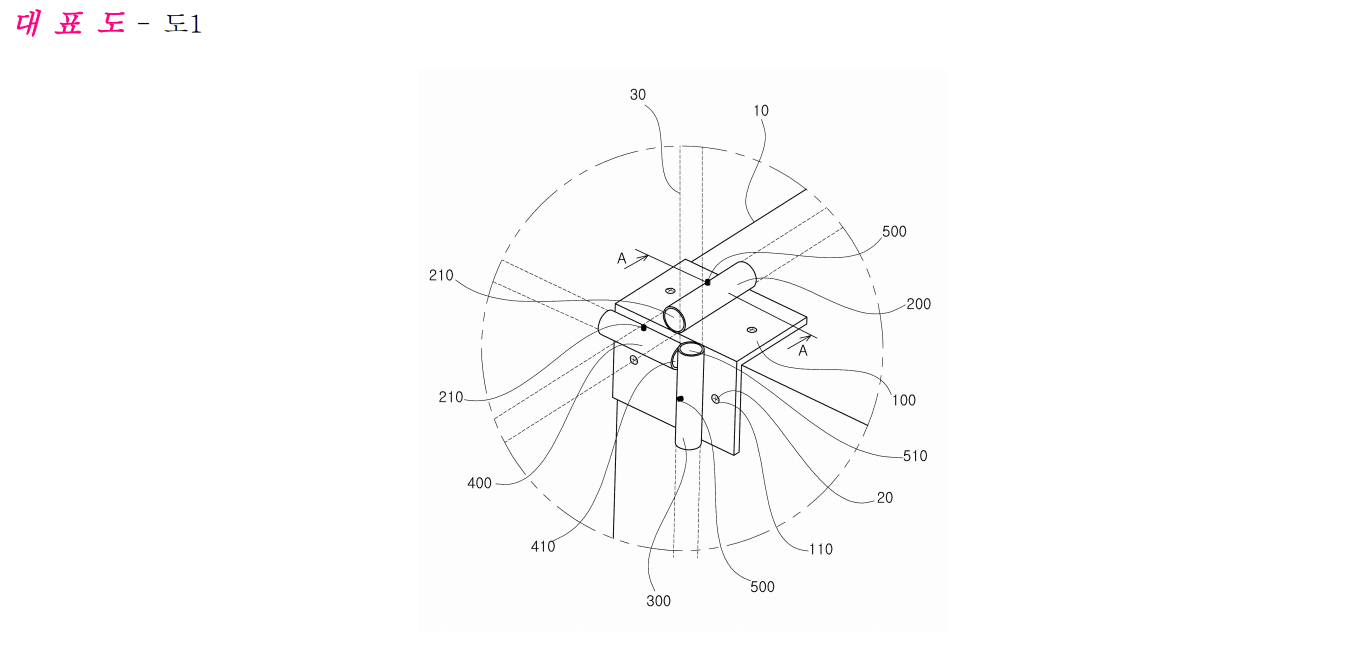

본 발명의 매립박스 고정용 브래킷은, 'ㄱ'자 형상으로 절곡된 판재로 이루어지며 매립박스에 결합되는 몸체

(100); 상기 몸체(100)의 일단에 장착되며, 좌우 방향으로 관통된 제1삽입공(210)이 형성된 제1체결구(200); 상

기 몸체(100)의 타단에 장착되며, 상하 방향으로 관통된 제2삽입공(310)이 형성된 제2체결구(300); 상기 몸체

(100)의 가운데에 장착되며, 전후 방향으로 관통된 제3삽입공(410)이 형성된 제3체결구(400); 를 포함한다.
