"오일주입형 핸드피스 멸균장치"

오일주입형 멸균장치 특허등록 특허신청 출원 절차 대행 베테랑변리사 최저수수료 무료출장상담

"오일주입형 핸드피스 멸균장치"

출원 연월일  2020년 06월 17일

출 원 번 호  10-2020-0073385

공고 연월일 2020년 09월 23일

공 고 번 호

특허결정(심결)연월일  2020년 09월 15일

청구범위의 항수 6

유 별 A61C 19/00

발명의 명칭 오일주입형 핸드피스 멸균장치

존속기간(예정)만료일  2040년 06월 17일

2020년 09월 17일 등록

(45) 공고일자 2020년09월23일 (11) 등록번호 10-2159329 (24) 등록일자 2020년09월17일

(51) 국제특허분류(Int. Cl.) A61C 19/00 (2006.01) A61L 2/07 (2006.01)

(52) CPC특허분류 A61C 19/002 (2013.01) A61L 2/07 (2013.01)

A61L 2202/122 (2013.01) A61L 2202/15 (2013.01)

(21) 출원번호 10-2020-0073385 (22) 출원일자 2020년06월17일 심사청구일자 2020년06월17일

(56) 선행기술조사문헌 JP4667820 B2 KR1020110085346 A KR101177868 B1 US20140130602 A1

(73) 특허권자

주*****

경상북도 칠곡군 지천면 금송로

(72) 발명자

최**

경기도 안양시 동안구 관악대로

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

심사관 : 양성연

(54) 발명의 명칭 오일주입형 핸드피스 멸균장치

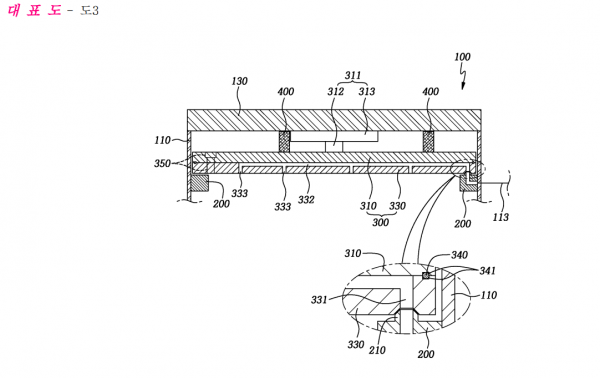

(57) 요 약

본 발명은 핸드피스의 내외부를 멸균할 뿐만 아니라 핸드피스의 내부로 오일을 주입하여 베어링의 윤활 기능을

유지할 수 있는 오일주입형 핸드피스 멸균장치에 관한 것이다.

이러한 본 발명은, 고압증기로 핸드피스를 멸균하는 멸균장치에 있어서, 상부가 개방된 바디, 상기 바디의 개방

된 상부를 개폐하도록 힌지로 회전 가능하게 연결된 커버를 포함하는 챔버; 상기 바디의 개방된 상부 내경에 장

착되어 유체를 공급하는 노즐이 상면에 구비된 로케이트링; 상기 로케이트링의 상면에 안착되어, 상기 노즐에서

공급된 유체가 중심으로 유입되도록 연결된 스프루, 상기 스프루로 유입된 유체를 중심에서 방사상으로 안내하도

록 연결된 복수의 런너, 상기 런너에서 안내된 유체를 커플러로 접속된 핸드피스의 내부로 분사하도록 연결된 게

이트가 구비된 거치판; 상기 거치판의 상면에 구비되어 상기 커버의 회전에 의해 상기 스프루가 상기 로케이링의

노즐에 결합되도록 상기 거치판의 상면을 탄성적으로 가압하는 푸시글랜드; 상기 로케이트링의 노즐로 오일을 공

급하는 오일공급부재;를 포함하는 것을 기술사상으로 한다.
