"도로 시설물의 태양광 안전유도형 조명장치"

도로시설물 태양광조명장치 특허등록 특허신청 절차 대행 최저수수료 무료출장상담

"도로 시설물의 태양광 안전유도형 조명장치"

출원 연월일 2019년 12월 17일

출 원 번 호 10-2019-0169258

공고 연월일 2020년 09월 22일

공 고 번 호

특허결정(심결)연월일 2020년 07월 06일

청구범위의 항수 3

유 별 F21S 8/02

발명의 명칭 도로 시설물의 태양광 안전유도형 조명장치

존속기간(예정)만료일 2039년 12월 17일

2020년 09월 16일 등록

(45) 공고일자 2020년09월22일 (11) 등록번호 10-2158787 (24) 등록일자 2020년09월16일

(51) 국제특허분류(Int. Cl.) F21S 8/02 (2018.01) F21S 9/03 (2006.01)

F21Y 115/10 (2016.01) F21W 111/027 (2006.01)

(52) CPC특허분류 F21S 8/022 (2013.01) F21S 9/032 (2013.01)

F21W 2111/027 (2013.01) F21Y 2115/10 (2016.08)

(21) 출원번호 10-2019-0169258 (22) 출원일자 2019년12월17일 심사청구일자 2019년12월17일

(56) 선행기술조사문헌

JP2004353440 A*

JP2011081997 A*

KR101870141 B1*

KR1020110002911 A*

KR2020110009436 U*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

장**

충청남도 천안시 동남구 청수로

(72) 발명자

장**

충청남도 천안시 동남구 청수로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 권상욱

(54) 발명의 명칭 도로 시설물의 태양광 안전유도형 조명장치

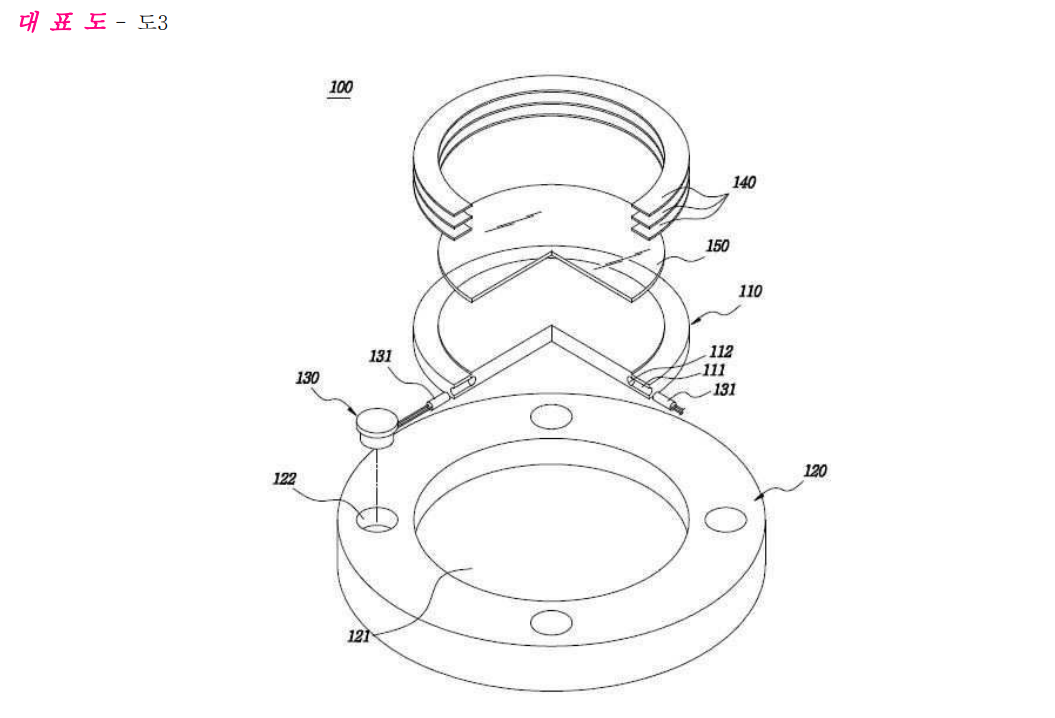

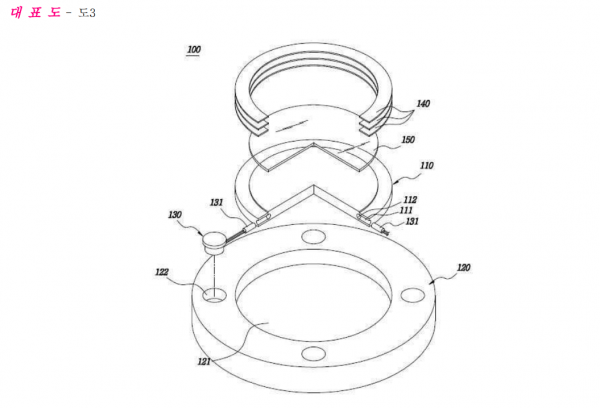

(57) 요 약

본 발명은 도로 시설물의 태양광 안전유도형 조명장치에 관한 것으로서, LED가 삽입되는 조명판의 요부에 빛 유

도홈을 형성하여 LED 빛이 굴절 확산되도록 함으로서, 야간시 시설물의 시인성 향상과 광고 효과를 증대 시킬 수

있는 도로 시설물의 광고판 조명장치에 관한것으로, 특히 솔라 유닛(130)이 안착되는 제 1안착부(122)가 구비되

며, 중앙에는 다양한 문구가 새겨지고, 솔라유닛과 전자적으로 연결된 LED가 삽입되어 LED 빛에 의해 발광하는

조명판이 안착되게 제 2안착부(121)가 구비되는 블럭본체(120)와, 상기 제 2안착부(121)에 삽입되며, 둘레로

LED(131)가 삽입되게 삽입홈(111)이 구비되고, 상기 LED 빛에 의해 발광하는 투명 재질의 조명판(110)과, 상기

제 1안착부(122)에 안착되고 LED(131)가 전기적 결합되며, 태양광 에너지를 집진되어 전기적 에너지로 변환하는

솔라유닛(130)과, 상기 조명판(110) 상단으로 안착되어 조명판(110)을 감싸 보호하는 강화유리(150) 및 마감링

(140)이 포함되되; 상기 LED(131)가 삽입되는 삽입홈(111)의 전면으로 빛의 굴절 확산을 위한 빛 유도홈(112)이

원형으로 관통 형성된 것을 특징으로 한다.
