"건축물의 스프레이 도장용 방진막 전용 부스"

건축구조 방진막전용부스 부스구조체 특허등록 신청 절차 베테랑변리사 최저수수료 무료출장상담

"건축물의 스프레이 도장용 방진막 전용 부스"

출원 연월일 2019년 02월 25일

출 원 번 호 10-2019-0022064

특허결정(심결)연월일 2020년 04월 16일

청구범위의 항수 4

유 별 B05B 16/80

발명의 명칭 건축물의 스프레이 도장용 방진막 전용 부스

존속기간(예정)만료일 2039년 02월 25일

2020년 09월 17일 등록

(11) 공개번호 10-2020-0103485 (43) 공개일자 2020년09월02일

(51) 국제특허분류(Int. Cl.) B05B 16/80 (2018.01) B05B 16/40 (2018.01)

B66B 11/02 (2006.01) B66B 9/16 (2006.01)

(52) CPC특허분류 B05B 16/80 (2018.02) B05B 16/40 (2018.02)

B66B 11/0226 (2013.01) B66B 9/16 (2018.01)

(21) 출원번호 10-2019-0022064 (22) 출원일자 2019년02월25일 심사청구일자 2019년02월25일

(71) 출원인

(주)****

서울특별시 양천구 신월로

(72) 발명자

김**

경기도 고양시 일산동구 위시티4로

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

(54) 발명의 명칭 건축물의 스프레이 도장용 방진막 전용 부스

(57) 요 약

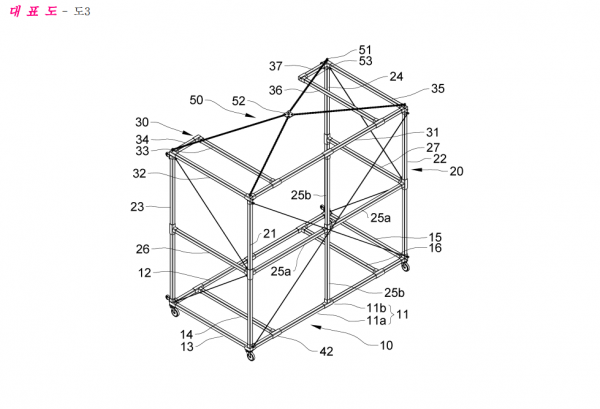

건축물의 스프레이 도장용 방진막 전용 부스에 관한 것으로, 하부방진막이 설치되는 하부프레임부재; 측면방진막

및 정면방진막이 설치되는 수직프레임부재; 상부방진막이 설치되는 상부프레임부재; 상기 하부프레임부재, 상기

수직프레임부재 및 상기 상부프레임부재을 연결하는 다수의 연결부재; 상기 하부프레임부재, 상기 수직프레임부

재와 상기 상부프레임부재 및 상기 연결부재로 이루어진 부스구조체; 상기 부스구조체가 윈치에 의해 승강 가능

하게 설치되는 행거부재; 상기 부스구조체가 건축물의 외면에 충격을 가하지 않도록 상기 수직프레임부재에 설치

되는 충격완화용 이동바퀴; 상기 하부프레임부재의 저면에 설치되는 이동용바퀴;를 마련하여 부스구조체의 각 측

면 및 상부와 하부에 방진막이 설치되어 스프레이 도장 작업 시 발생되는 먼지가 비산되지 않게 되며, 작업자가

부스구조체를 자유로이 승강시켜 스프레이 도장 작업을 할 수 있고, 부스구조체의 외면에 각각 와이어가 설치되

어 작업자의 추락 등에 의한 안전사고를 방지할 수 있으며, 부스구조체의 중량에 따라 윈치의 중량을 증가시켜

윈치를 보다 견고하게 고정시킬 수 있다는 효과가 얻어진다.
