"두둑 성형 및 비닐 피복기가 구비된 경운기"

농업기계 피복기경운기 특허등록 특허대행 신청 절차 최저수수료 무료출장상담

"두둑 성형 및 비닐 피복기가 구비된 경운기"

출원 연월일" 2019년 08월 20일

출원번호:

20-2019-0003434

공고연월일:

2020년 08월 18일

공고번호:

등록결정(심결)연월일:

2020년 08월 07일

청구범위의항수:5

유발:

A01B 49/02

등록의 구분:

고안의 명칭:

두둑 성형 및 비닐 피복기가 구비된 경운기

존속기간(예정)만료일:

2029년 08월 20일

2020년 08월 11일 등록

(45) 공고일자 2020년 08월 18일

(11) 등록번호 20-0492150

(24) 등록일자 2020년 08월 11일

(51)국제특허분류(Inc, C1)

A01B 49/02 (2006.01) A01B 33/02 (2006.01)

A01G 13/02 (2006.01)

(52)CPC특허분류

A01B 49/02 (2013.01)

A01B 33/024 (2013.01)

]A01G 13/0287 (2013.01)

A01G 13/0293 (2013.01)

(21) 출원번호 20-2019-0003434

(22) 출원일자 2019년 08월 20일

심사청구일자 2019년 08월 20일

(56) 선행기술조사문헌

KR100818251 B1*

KR101847531 B1*

KR1020020013991 A*

KR200448356 Y1*

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

정**

충청남도 홍성군 금마면 봉수산로

(72) 고안자

정**

충청남도 홍성군 금마면 봉수산로

(74) 대리안 김영관

전체 청구항 수 : 총5 항

심사관: 양경진

(54) 고안의 명칭:

두둑 성형 및 비닐 피복기가 구비된 경운기

(57) 요약

본 고안은 두둑 성형 및 비닐 피복기가 구비된 경운기에 관한 것으로서, 경운기를 이용하여 소규모 농지에 대한

두둑 성형 몇 비닐피복작업이 가능하도록 하기 위한 것이다.

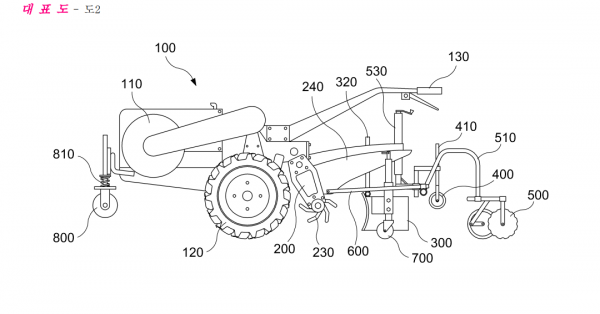

이를 실현하기 위한 본 고안은, 동력이 발생되는 동력부(110)와, 상기 동력부(110)로 동력 전달이 이루어지는 이

동바퀴(120)와, 좌우방향 조작을 위한 조작용 핸들(130)과, 상기 동력부(110)로 부터 동력 전달이 이루어지는 회

전동력축(210)과 경운 구동축(220)이 양단에 각각 구비된 동력브라켓(200)과, 상기 경운구동축(220)상에 일체로

구성되는 휴립경운날(230)과, 상기 휴립경운날(230)에 의해 쇄토되는 토양의 비산을 방지하는 흙받이 하우징

(240)을 포함하는 구성을 이루는 경운기에 있어서, 상기 흙받이 하우징(240) 일측에는 휴립경운날(230)에 의해

쇄토된 토양에 대한 두둑 형성을 위한 두둑 성형판(300)이 연결 구성되고; 상기 흙받이 하우징(240)후단부에는

두둑에 씌워질 비닐을 공급하기 위한 비닐공급롤(400) 및 비닐 양측으로 흙을 덮어주기 위한 복토 디스크(500)가

구성되며; 상기 복토 디스크(500)는 디스크 지지프레임(510)에 의해 지지되되, 상기 디스크 지지프레임(510)은

수평프레임(520)에 절첩 가능하게 회동 지지되는 구조를 이루는 것을 특징으로 한다.
