출원 연월일:

2019년 08월 16일

출 원 번 호:

20-2019-0003380

공고 연월일:

2020년 08월 04일

공 고 번 호:

등록결정(심결)연월일 :

2020년 04월 23일

청구범위의 항수:

4

유 별:

G01M 3/28

등록의 구분:

고안의 명칭:

수압 테스터기

존속기간(예정)만료일:

2029년 08월 16일

2020년 07월 28일 등록

(45) 공고일자 2020년08월04일

(11) 등록번호 20-0492087

(24) 등록일자 2020년07월28일

(51) 국제특허분류(Int. Cl.)

 G01M 3/28 (2006.01) B01D 35/02 (2006.01)

F17D 5/02 (2006.01)

(52) CPC특허분류

 G01M 3/2815 (2013.01)

B01D 35/02 (2013.01)

F17D 5/02 (2013.01)

(21) 출원번호 20-2019-0003380

(22) 출원일자 2019년08월16일

심사청구일자 2019년08월16일

(56) 선행기술조사문헌

JP02052017 A*

KR100833467 B1*

KR200477993 Y1*

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

주*****

경상남도 양산시 주남산단4로

(72) 고**

송미옥 경상남도 양산시 대운로

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

심사관 : 백재홍

(54) 고안의 명칭 수압 테스터기

(57) 요 약

본 고안은 수압 테스터기에 관한 것으로서, U자형으로 벤딩된 배관파이프에 대한 수압 테스트 작업이 보다 용이

하게 이루어질 수 있도록 하기 위한 것이다.

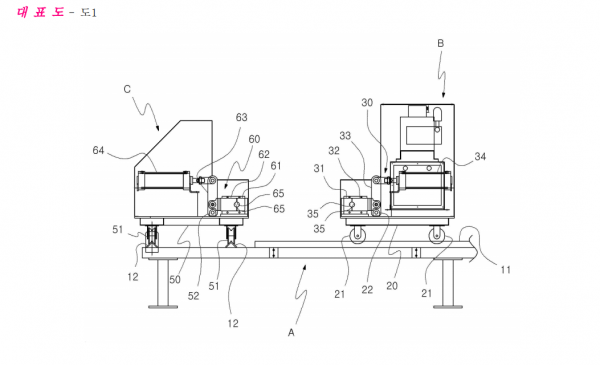

이를 실현하기 위한 본 고안은, 지지프레임(A)의 양측에 구비되어 배관파이프(1)의 양단에 각각 결합되는 제1, 2

고정유닛(B,C)과, 상기 제1, 2 고정유닛(B,C)에 고정된 배관파이프(1)의 내부로 고압의 용수를 공급하는 급수유

닛(D)을 포함하는 수압 테스터기에 있어서, 상기 제1, 2 고정유닛(B,C)은 배관파이프(1)의 단부가 고정되는 제1,

2 고정기구(30,60)와, 제1, 2 고정기구(30,60)의 후방에 전방을 향하도록 구비되며 전후진구동수단(42,72)에 의

해 전후진되어 제1, 제2 고정기구(30,60)에 고정된 배관파이프(1)의 단부에 각각 연결되는 제1, 2 연결탭(40,7

0)을 포함하고; 상기 급수유닛(D)은 상기 제1 연결탭(40)에 연결된 급수관(82)과, 급수관(82)에 연결된 가압펌프

(83)와, 상기 제2 연결탭(70)에 연결된 배수관(84)과, 배수관(84)에 연결된 개폐밸브(85)를 포함하며; 상기 배수

관(84)에는 배출되는 용수에 유체저항이 가해지도록 하는 저항발생수단(87)이 연결 구성되되, 상기 저항발생수단

(87)은 하우징(87a) 내부에 배출 용수가 경유하는 필터망(87d)이 구성되며, 상기 필터망(87d)의 탄성 지지를 위

해 양측에는 탄성스프링(87e)이 하우징(87a) 내벽면과 연결 구성된 것을 특징으로 한다.
