"사이펀 현상을 이용한 소수력 발전장치"

소수력발전장치 특허등록 특허내기 신청 절차 최저수수료 무료출장상담

"사이펀 현상을 이용한 소수력 발전장치"

출원 연월일:

2018년 11월 09일

출 원 번 호:

10-2018-0137478

특허결정(심결)연월일:

2020년 05월 19일

청구범위의 항수:

3

유 별:

F03B 13/08

발명의 명칭:

사이펀 현상을 이용한 소수력 발전장치

존속기간(예정)만료일:

2038년 11월 09일

2020년 07월 13일 등록

(11) 공개번호 10-2020-0053942

(43) 공개일자 2020년05월19일

(51) 국제특허분류(Int. Cl.)

F03B 13/08 (2006.01) F03B 13/06 (2006.01)

 F03B 3/18 (2006.01) F04F 10/00 (2006.01)

(52) CPC특허분류

 F03B 13/083 (2013.01)

F03B 13/06 (2013.01)

F03B 3/186 (2013.01)

F04F 10/00 (2013.01)

Y02E 10/20 (2013.01)

(21) 출원번호 10-2018-0137478

(22) 출원일자 2018년11월09일

심사청구일자 2018년11월09일

(71) 출원인

김**

서울특별시 영등포구 국제금융로

(72) 발명자

김**

서울특별시 영등포구 국제금융로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

(54) 발명의 명칭 사이펀 현상을 이용한 소수력 발전장치

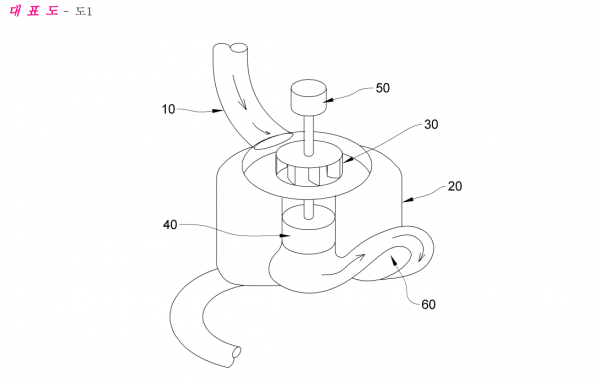

(57) 요 약

사이펀 현상을 이용한 소수력 발전장치에 관한 것으로, 낙하되는 물이 제1 터빈부재에 대하여 나선으로 공급되도

록 설치되는 나선형 공급관; 상기 나선형 공급관으로부터 공급되는 물의 낙차에 의해 상기 제1 터빈부재가 회전

가능하게 설치되는 하우징; 상기 하우징 내부에 회전 가능하게 설치되는 제1 터빈부재; 상기 제1 터빈부재의 하

부에 회전 가능하게 설치되는 제2 터빈부재; 상기 제1 터빈부재 또는 상기 제2 터빈부재의 회전에 의해 구동되는

발전기; 상기 제2 터빈부재가 물의 흡인력에 의해 회전되도록 상기 하우징의 하부에 설치되는 사이펀관;을 마련

하여 물의 낙차에 따라 하우징 내에 설치된 제1 터빈부재를 회전시킴으로써 발전기를 구동시킬 수 있고, 발전유

닛, 제1 발전유닛 내지 제4 발전유닛을 수직 방향으로 설치하여 물의 낙차에 따른 전원을 얻을 수 있으며, 물의

펌핑에 필요한 전원을 태양광발전모듈 등에 의해 별도로 공급할 수 있고, 이에 따라 소수력발전장치에 의해 전원

을 발생시킬 수 있다는 효과가 얻어진다.
