출원 연월일:

2019년 08월 26일

출 원 번 호:

10-2019-0104330

공고 연월일:

2020년 07월 08일

공 고 번 호:

특허결정(심결)연월일:

2020년 06월 30일

청구범위의 항수:

3

유 별:

F23J 15/04

발명의 명칭:

굴뚝 배기물질 정화장치

존속기간(예정)만료일 :

2039년 08월 26일

2020년 07월 01일 등록

(45) 공고일자 2020년07월08일

(11) 등록번호 10-2131418

(24) 등록일자 2020년07월01일

(51) 국제특허분류(Int. Cl.)

F23J 15/04 (2006.01) F23J 15/00 (2020.01)

(52) CPC특허분류

F23J 15/04 (2013.01)

F23J 15/003 (2013.01)

F23J 2217/50 (2013.01)

(21) 출원번호 10-2019-0104330

(22) 출원일자 2019년08월26일

심사청구일자 2019년08월26일

(56) 선행기술조사문헌

KR1020190093474 A*

KR2019950005318 Y1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

윤**

충청북도 청주시 청원구 북이면 신대길

(72) 발명자

윤**

충청북도 청주시 청원구 북이면 신대길

윤**

대전광역시 유성구 학하중앙로

윤**

충청북도 청주시 청원구 1순환로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 원종혁

(54) 발명의 명칭 굴뚝 배기물질 정화장치

(57) 요 약

본 발명은 굴뚝 배기물질 정화장치에 관한 것으로서, 공장이나 발전소 굴뚝을 통해 공기중으로 배출되는 배출가

스에 포함된 공해물질의 효과적인 포집 및 차단이 이루어질 수 있도록 하여 오염물질의 공기중 배출로 인한 대기

질 악영향을 방지하기 위한 것이다.

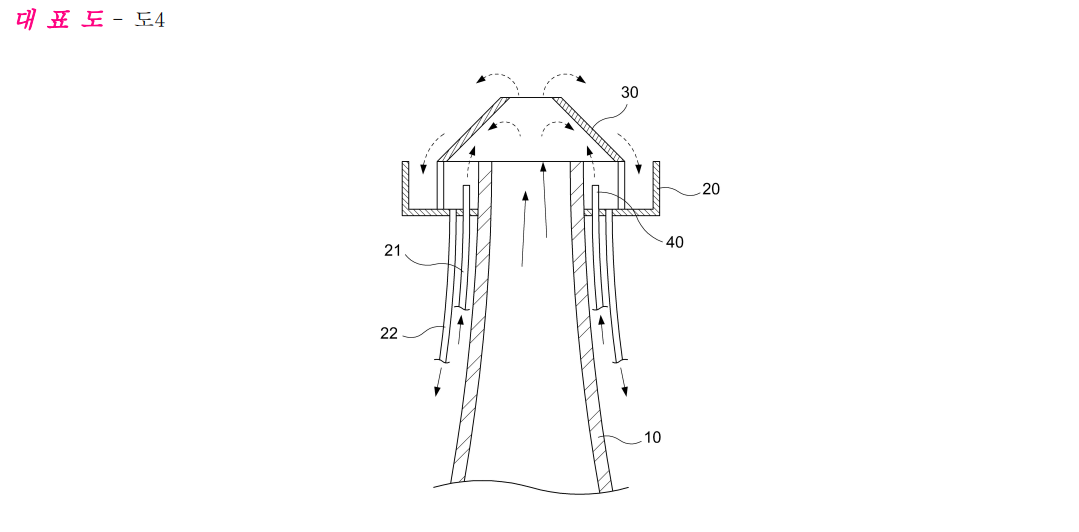

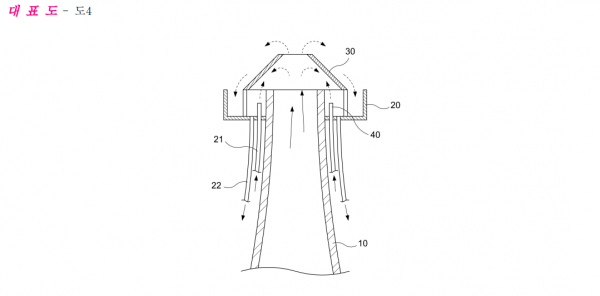

이를 실현하기 위한 본 발명은, 굴뚝(10)의 상단부에 설치되는 수증기 분사노즐(40)과; 상기 수증기 분사노즐

(40)로 부터 분사되는 수증기를 굴뚝의 출구 측으로 안내하기 위한 가이드 지붕(30)과; 상기 굴뚝(10)을 통해 배

출되는 배기물질이 수증기와 결합되어 모아지도록 가이드 지붕(30)의 하부에 구성되는 집수 하우징(20)과; 상기

수증기 분사노즐(40)로 물을 공급하기 위해 연결된 물공급관(21)과; 상기 집수 하우징(20)의 바닥면에 연결 구성

되어 집수된 액상의 오염물질을 배수시키는 배수관(22);을 포함하는 구성을 이루는 것을 특징으로 한다.
