출원 연월일:

2019년 12월 19일

출 원 번 호

10-2019-0170895

공고 연월일

2020년 07월 06일

공 고 번 호

특허결정(심결)연월일:

2020년 06월 26일

청구범위의 항수:

5

유 별:

E02D 17/04

발명의 명칭:

어스앙카용 띠장부재

존속기간(예정)만료일:

2039년 12월 19일

2020년 06월 30일 등록

(45) 공고일자 2020년07월06일

(11) 등록번호 10-2130519

(24) 등록일자 2020년06월30일

(51) 국제특허분류(Int. Cl.)

E02D 17/04 (2006.01) E02D 17/08 (2006.01)

 E02D 5/76 (2006.01)

(52) CPC특허분류

E02D 17/04 (2013.01)

E02D 17/08 (2013.01)

E02D 5/76 (2013.01)

E02D 2200/14 (2013.01)

E02D 2200/16 (2013.01)

E02D 2600/20 (2013.01)

(21) 출원번호 10-2019-0170895

(22) 출원일자 2019년12월19일

심사청구일자 2019년12월19일

(56) 선행기술조사문헌

KR100907904 B1

KR1020120076806 A

(73) 특허권자

주*** ******

경기도 여주시 농산로

(72) 발명자

김**

충청북도 충주시 금릉로

(74) 대리인 김영관

전체 청구항 수 : 총 5 항

심사관 : 강창수

(54) 발명의 명칭 어스앙카용 띠장부재

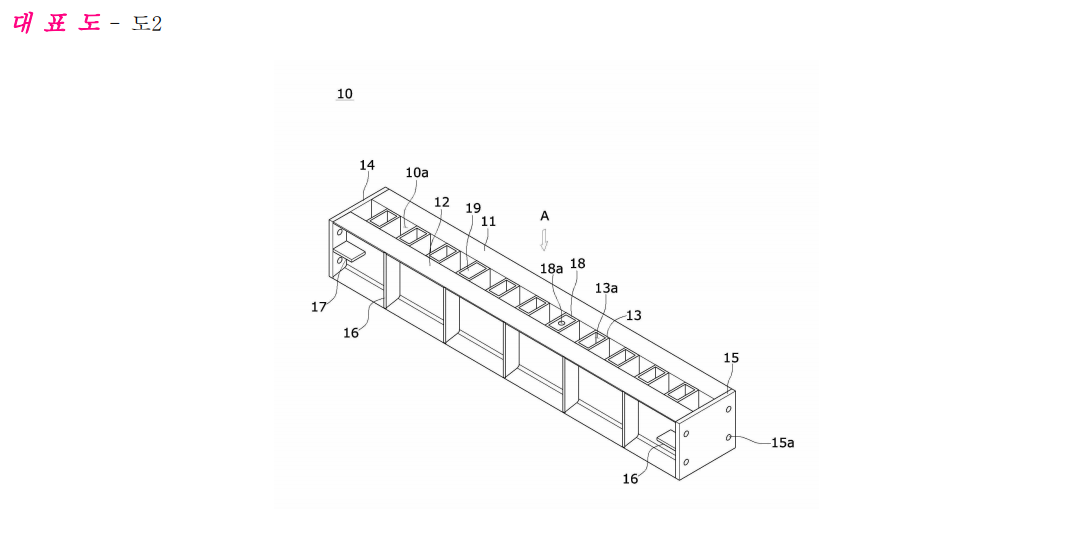

(57) 요 약

본 발명은 흙막이 벽체 지하 구조물을 지반 벽체에 지지하기 위해 수직보와 수직하도록 횡방향으로 설치되는 어

스앙카용 띠장부재에 관한 것으로, 본 발명에 따르면, 배면부가 서로 마주보도록 한 쌍의 C-형강을 배치한 후 그

사이에 각 파이프를 일정 간격으로 이격시켜 한 쌍의 C-형강 사이에 강선이 관통되는 공간(중공)을 형성하고, 상

기 공간 내부에 강선이 관통되고 충격과 진동을 흡수하는 진동 흡수부재를 삽입 설치함으로써 고가의 H-형강을

사용하지 않고도 지지강도를 확보하면서 시공비를 낮추고, 시공을 단순화시키며, 재사용이 가능하고, 주변 구조

물들의 충격으로 인해 발생하는 진동을 흡수하여 지하 구조물의 지지력을 향상시킬 수 있다.
