출원 연월일:

2019년 10월 04일

출 원 번 호:

20-2019-0004044

공고 연월일:

2020년 07월 01일

공 고 번 호:

등록결정(심결)연월일:

2020년 06월 23일

청구범위의 항수:

3

유 별:

B25B 13/46

등록의 구분:

고안의 명칭:

래칫 렌치

존속기간(예정)만료일 :

2029년 10월 04일

2020년 06월 25일 등록

(45) 공고일자 2020년07월01일

(11) 등록번호 20-0491922

(24) 등록일자 2020년06월25일

(51) 국제특허분류(Int. Cl.)

 B25B 13/46 (2006.01) B25B 13/48 (2006.01)

 B25B 23/00 (2006.01) B25B 23/16 (2006.01)

(52) CPC특허분류

B25B 13/46 (2013.01)

B25B 13/48 (2013.01)

B25B 23/0021 (2013.01)

B25B 23/0035 (2013.01)

B25B 23/16 (2013.01)

(21) 출원번호 20-2019-0004044

(22) 출원일자 2019년10월04일

심사청구일자 2019년10월04일

(56) 선행기술조사문헌

JP2006528087 A*

KR1019980046304 A*

KR200309105 Y1*

KR2020090009257 U*

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

한**

인천광역시 서구 건지로

(72) 고안자

한**

인천광역시 서구 건지로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 강우석

(54) 고안의 명칭 래칫 렌치

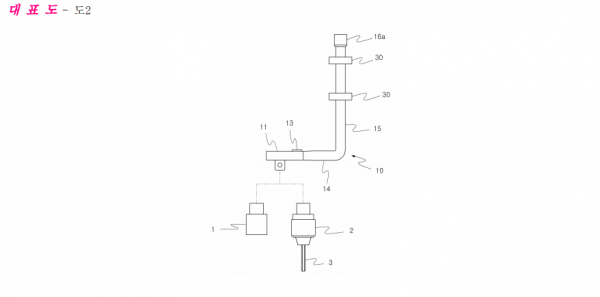

(57) 요 약

본 고안은 사용자가 손쉽고 빠르게 대상물을 회전시킬 수 있도록 된 새로운 구조의 래칫 렌치에 관한 것이다.

본 고안에 따른 래칫 렌치는 상기 본체(10)는 일단에 상기 헤드부(11)가 형성된 수평부(14)와, 상기 수평부(14)

의 타단에서 상측으로 연장된 수직부(15)로 구성됨으로, 사용자가 상기 수직부(15)를 손으로 잡고 본체(10)를 일

방향으로 지속적으로 회전시키거나, 본체(10)를 정역방향으로 반복적으로 회전시킬 수 있다.

따라서, 본체(10)를 시계방향과 반시계방향으로 반복적으로 회전시키는데 적합하도록 구성된 종래의 래칫 렌치와

달리, 본체(10)를 일방향으로 지속적으로 회전시키는 것이 매우 용이한 장점이 있다.

특히, 공조장치의 조절나사나 밸브 등을 회전시킬 때, 매우 편리하게 사용할 수 있는 장점이 있다.
