출원 연월일:

2019년 09월 02일

출 원 번 호:

10-2019-0108248

공고 연월일:

2020년 06월 29일

공 고 번 호 :

특허결정(심결)연월일 :

2020년 06월 19일

청구범위의 항수 :

1

유 별:

A63B 67/02

발명의 명칭:

각도 조절형 골프 퍼팅 연습장치

존속기간(예정)만료일:

2039년 09월 02일

2020년 06월 23일 등록

(45) 공고일자 2020년06월29일

(11) 등록번호 10-2127693

(24) 등록일자 2020년06월23일

(51) 국제특허분류(Int. Cl.)

A63B 67/02 (2006.01) A63B 69/36 (2006.01)

(52) CPC특허분류

A63B 67/02 (2019.05)

A63B 69/3661 (2013.01)

A63B 69/3673 (2013.01)

A63B 2209/00 (2013.01)

(21) 출원번호 10-2019-0108248

(22) 출원일자 2019년09월02일

심사청구일자 2019년09월02일

(56) 선행기술조사문헌 JP06005662 U*

KR1020100029680 A*

KR102012157 B1*

KR1020170060670 A*

KR2019950000531 U*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

정**

경기도 화성시 동탄원천로

(72) 발명자

정**

경기도 화성시 동탄원천로

(74) 대리인 김영관

심사관 : 윤광호

전체 청구항 수 : 총 1 항

(54) 발명의 명칭 각도 조절형 골프 퍼팅 연습장치

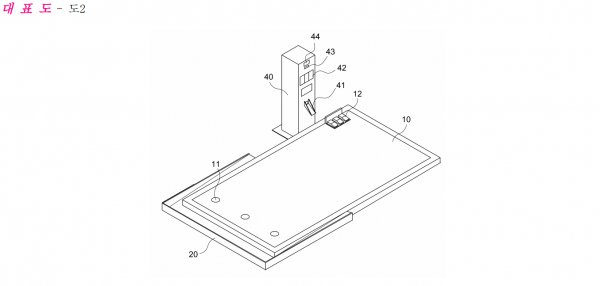

(57) 요 약

본 발명은 각도 조절형 골프 퍼팅 연습장치에 관한 것으로서, 바닥면을 이루는 퍼팅플레이트의 경사각 조절이 다

양하게 변경 가능하도록 하여 다양한 조합으로 퍼팅 연습이 가능한 효과를 나타내기 위한 것이다.

이를 실현하기 위한 본 발명은, 일측에 홀컵(11)이 구비된 퍼팅플레이트(10)와; 상기 홀컵(11)을 통해 낙하된 골

프공을 수거하기 위해 퍼팅플레이트(10) 일측 하부에 구성되는 볼받이 유닛(20)과; 상기 퍼팅플레이트(10)의 경

사각도 조절을 위해 퍼팅플레이트(10) 하부에 구성되는 다수의 작동실린더(30)와; 상기 작동실린더(30)의 실린더

로드 선단부에 연결 구성되되, 일단부가 퍼팅플레이트(10)에 힌지핀(31a)에 의해 회동 가능하게 연결된 회동링크

(31)와; 상기 회동링크(31)의 타단부에 연결되어 지면과 접촉되는 안내로울러(32);를 포함하는 구성을 이루는 것

을 특징으로 한다.
