"볼 베어링용 리테이너의 버어 제거 장치"

버어제거장치 특허등록 대행 신청 최저수수료 무료출장상담

"볼 베어링용 리테이너의 버어 제거 장치"

출원 연월일:

2019년 11월 18일

출 원 번 호 :

10-2019-0147630

공고 연월일:

2020년 06월 24일

공 고 번 호:

특허결정(심결)연월일:

2020년 06월 15일

청구범위의 항수:

3

유 별:

B21D 19/00

발명의 명칭:

볼 베어링용 리테이너의 버어 제거 장치

존속기간(예정)만료일:

2039년 11월 18일

2020년 06월 18일 등록

(45) 공고일자 2020년06월24일

(11) 등록번호 10-2126397

(24) 등록일자 2020년06월18일

(51) 국제특허분류(Int. Cl.)

 B21D 19/00 (2006.01) B21D 37/10 (2006.01)

(52) CPC특허분류

 B21D 19/005 (2013.01)

B21D 37/10 (2013.01)

(21) 출원번호 10-2019-0147630

(22) 출원일자 2019년11월18일

심사청구일자 2019년11월18

(56) 선행기술조사문헌

JP08117882 A*

KR1020160022773 A*

KR2020150001098 U*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

인**

인천광역시 미추홀구 길파로

(72) 발명자

인**

인천광역시 미추홀구 길파로

(74) 대리인 김영관

심사관 : 함중현

전체 청구항 수 : 총 3 항

(54) 발명의 명칭 볼 베어링용 리테이너의 버어 제거 장치

(57) 요 약

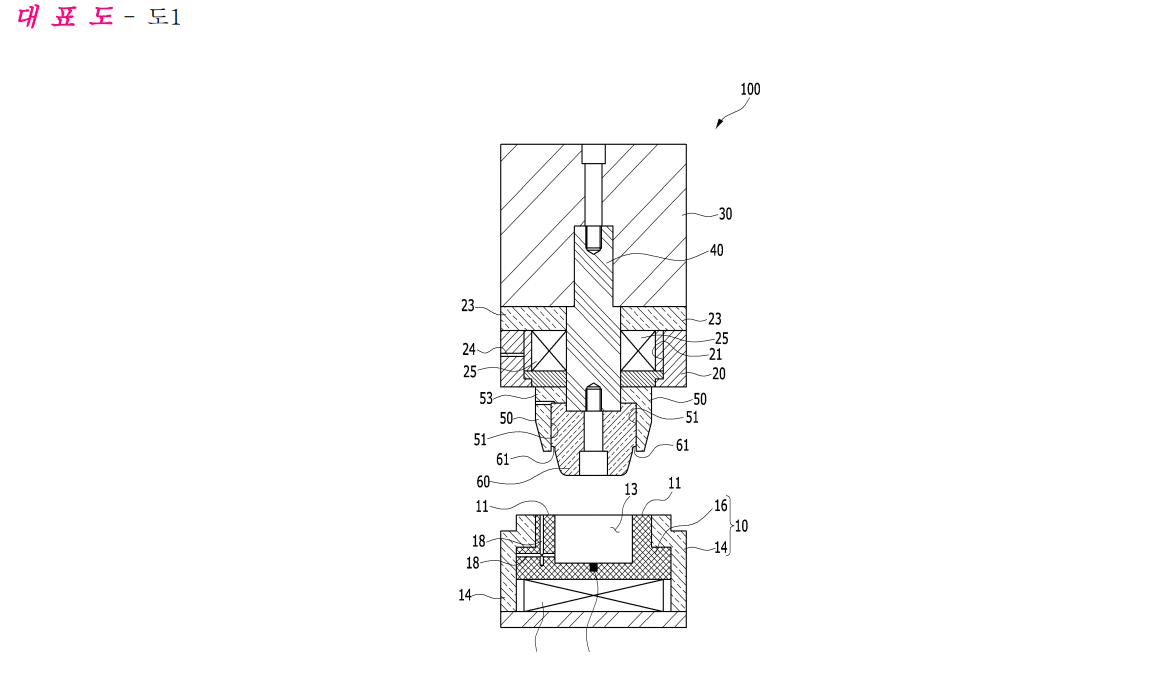

볼 베어링용 리테이너의 버어 제거 장치가 개시된다. 볼 베어링용 리테이너의 버어 제거 장치는, 볼 베어링용 리

테이너의 성형을 위한 라운드 링의 버어(burr)를 제거하는 장치로서, 상부에는 제1 삽입부가 형성되고 제1 삽입

부의 측면에는 라운드 링이 안착되는 안착면이 형성되는 하부 금형과, 하부 금형의 상부에서 승강 가능하게 설치

되며 제2 삽입부가 형성된 상부 금형과, 제2 삽입부에 삽입 고정되어 상부 금형에서 하부 금형 방향으로 돌출되

게 설치되며 하부 금형에 안착된 라운드 링을 가압하며 제3 삽입부가 형성된 스트리퍼와, 일측은 제3 삽입부에

삽입 고정되며 타측은 스트리퍼의 외부로 돌출되어 상부 금형의 하강시 라운드 링에 삽입되며 가장자리에는 스트

리퍼가 라운드 링을 가압한 상태에서 라운드 링에 형성된 버어를 가압 성형하는 라운드 홈부가 형성되는 펀치부

를 포함한다. 여기서, 하부 금형에는 제1 삽입부의 내부와 안착면의 사이를 관통하는 제1 에어홀이 형성될 수 있

다.
